我公司技術人員利用Solidworks軟件對圖1所示的閥腔流道進行建模，取蒸汽疏水閥閥體以及閥體前后兩段管道為計算區域，該蒸汽疏水閥管徑D=100mm，取閥前5D管道及閥后10D管道為計算區域，即閥前500mm及閥后1000mm，以保證進出口面流動穩定均勻。

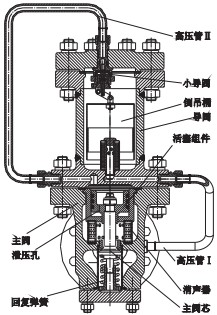

蒸汽疏水閥結構示意圖

為了保證計算精度，采用分塊網格劃分和局部細化的方法劃分網格，進出口管道部分以結構化網格劃分，蒸汽疏水閥閥體部分以非結構網格劃分，閥座周圍的網格局部加密；由于計算模型是對稱的，故取其50％進行模擬計算，以減少網格數目、節省計算時間，計算中，共劃分1.42×106多個網格單元；以連續性方程、三維雷諾平均N-S方程和基于各向同性渦黏性理論的k-ε雙方程組成蒸汽疏水閥內部流動數值模擬的控制方程組，采用有限體積法對控制方程組進行離散；本次計算的進口處邊界條件為速度進口，進口流速V＝1.45m/s，出口處為壓力出口，出口壓力P＝0，介質為飽和凝結水，密度ρ＝732.12kg/m3，黏性系數μ＝1.11×10-4kg/(m·s)。
