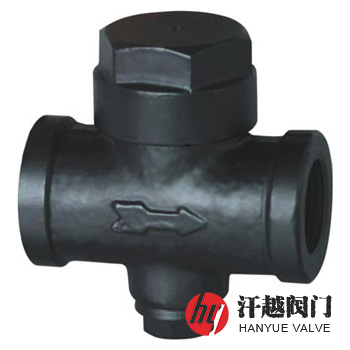

CS69H圓盤式蒸汽疏水閥產品概述

CS19H、CS69H圓盤式蒸汽疏水閥是通過閥片上下的壓力差、蒸汽和冷凝水的密度差以及流量的變化來開啟閥門，排出冷凝水，關閉閥門，阻止蒸汽的逸出。其在蒸汽源向管道輸送蒸汽的起始過程中，管中蒸汽前面的冷空氣(不凝性氣體)和冷凝水受到壓縮而升壓推開閥片，迅速排放，當凝結水排放完畢，蒸汽進入蒸汽疏水閥內，并且體積迅速擴大，蒸汽比凝結水的流速大，使閥片上下產生壓力差，閥片在蒸汽流速的吸力下迅速關閉，閥片將閥門關閉后，進入汽室里面的蒸汽向接觸閥蓋外側的空氣散熱，汽室內的蒸汽漸漸降溫凝結成水，壓力也因此逐漸消失，閥片將再次被入口冷凝水推開，循環開始。該閥結構緊湊，體積小，適合于在狹小的管道空間上安裝，安裝方位不受限制，使用壓力范圍大，不需任何調節，間斷排水，可排放接近飽和溫度的凝結水，過冷度為6℃~8℃，有一定的漏氣量(大約3%)，能自動排氣，耐水擊，內置過濾裝置有效阻止管道雜質進入閥內，保證疏水閥正常工作。

CS69H圓盤式蒸汽疏水閥部件材料

序號	部件名稱	材料名稱
1	防護 蓋	A105	A182 F11 CL.2	A182 304	A182 316	A182 316L
2	閥體	A216 WCB	A217 WC6	A351 CF8	A351 CF8M	A351 CF3M
3	閥蓋	A216 WCB	A217 WC6	A351 CF8	A351 CF8M	A351 CF3M
4	閥座	A276 420	A276 420	A276 304	A276 316	A276 316L
5	閥片	A276 420	A276 420	A276 304	A276 316	A276 316L
6	過 濾網	A240 304	A240 304	A240 304	A240 316	A240 316L
7	底蓋	A105	A182 F11 CL.2	A182 304	A182 316	A182 316L

CS69H圓盤式蒸汽疏水閥性能規范

公稱壓力PN(MPa)	1.6	2.5	4.0	2.0	5.0
殼體試驗壓力(MPa)	2.4	3.75	6.0	3.0	7.5
工作壓差(MPa)	≥0.05
設計制造	GB/T 22654-2008 蒸汽疏水閥技術條件
結構長度	GB/T 12250-2005 蒸汽疏水閥術語、標志、結構長度
螺紋標準	GB/T 7306.1、GB/T 7306.2、GB/T 7307、GB/T 12716、ASME B1.20.1等
焊接端部	承插焊按JB/T 7746或ASME B16.11，對焊按GB/T 12224或ASME B16.25等
檢驗驗收	GB/T 12251-2005 蒸汽疏水閥試驗方法

CS69H圓盤式蒸汽疏水閥外型尺寸

公稱壓力 PN	公稱通徑 DN	尺寸				參考重量 KG
公稱壓力 PN	公稱通徑 DN	L	H1	H2	W	參考重量 KG
16 ~ 40 (Class150)20	15	75	60	45	53	1.2
	20	85	60	45	53	1.3
	25	95	60	45	53	1.5
	32	130	75	45	70	4.2
	40	130	75	45	70	4.2
	50	130	75	45	70	4.2

CS69H圓盤式蒸汽疏水閥結構圖

熱動力型蒸汽疏水閥背壓不可超過lowest入口壓力的50%，適用于管道、小型設備排除凝結水，一般選型時安全系數為2~3倍。本產品有對焊和螺紋兩種連接方式。
