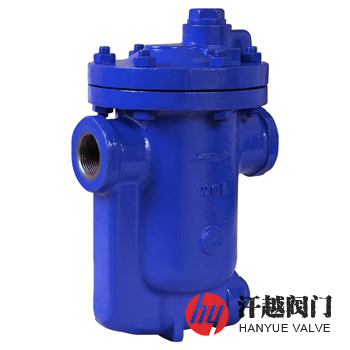

882倒吊桶式蒸汽疏水閥產品概述

982、882倒吊桶式蒸汽疏水閥是依靠蒸汽和凝結水的密度不同，使開口向下的吊桶上下移動，并通過傳動機構控制閥門的開啟和關閉，以實現排水阻汽的作用。該閥的特點是閥孔布置在閥體上部，吊桶頂端和閥體之間有一定空間，用以容納、冷卻由吊桶頂端小孔中排放出來的蒸汽，其動作過程是設備啟動時，倒置桶停在閥體的底部，閥處于全開位置，初始凝結水逐漸注滿閥體，過量的凝結水通過全開的閥座孔排出，此時倒吊桶被凝結水全部浸沒并處于初始位置，隨后蒸汽開始進入閥體后聚集在倒吊桶的頂端，不凝性氣體通過倒置桶上的小孔排出后聚集在閥內腔上端，當桶內蒸汽聚集到一定量時，由于蒸汽與凝結水的比重差而產生的浮力克服倒吊桶自重而使其浮起，并帶動杠桿及其上的閥瓣上移最終關閉閥座孔，關閥后，倒置桶內蒸汽由于凝結水不斷的進入和排放到閥內及冷凝而逐漸減少，致使其所受浮力逐漸減少，當浮力小于其自重時，倒吊桶下沉，從而使蒸汽疏水閥打開，聚集在閥內腔上端的不凝性氣體隨閥內凝結水通過閥孔先后排出，蒸汽和凝結水進入閥體內，新的一個循環開始。

882倒吊桶式蒸汽疏水閥部件材料

882倒吊桶式蒸汽疏水閥性能規范

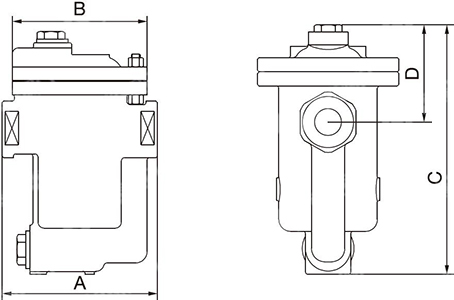

882倒吊桶式蒸汽疏水閥外型尺寸

882倒吊桶式蒸汽疏水閥結構圖

如果你需訂購倒吊桶式蒸汽疏水閥，煩請根據用汽設備的耗汽量乘以選用倍率(2-3倍)為凝結水量來選排水量，工作壓差(即閥前工作壓力減去閥后背壓)，有背壓請注明，工作溫度、使用工況、公稱通徑、公稱壓力、閥體和內件材料、螺紋標準等。我廠生產與本產品同一系列的還有880、881、883、884、885、886和980、981、983、984、985、986等。
