CS49H圓盤熱動力式蒸汽疏水閥產品概述

CS49H圓盤熱動力式蒸汽疏水閥內部有一個活動閥片，既是敏感件又是動作執行件，其根據蒸汽和凝結水通過時的流速和體積變化的不同熱力學原理，使閥片上下產生不同壓差，驅動閥片開關閥門，起到阻汽并排出冷凝水的作用。當裝置啟動時，管道出現冷卻凝結水，凝結水靠工作壓力推開閥片，迅速排放。當凝結水排放完畢，蒸汽隨后進入閥內，因蒸汽比凝結水的體積和流速大，使閥片上下產生壓差，閥片在蒸汽流速的吸力下迅速關閉，當閥片關閉時，閥片受到兩面壓力，閥片下面的受力面積小于上面的受力面積，因蒸汽疏水閥汽室里面的壓力來源于蒸汽壓力，所以閥片上面受力大于下面，閥片緊緊關閉，當圓盤式疏水閥汽室里面的蒸汽降溫成凝結水，汽室里面的壓力消失。凝結水靠工作壓力推開閥片，凝結水又繼續排放，循環工作，間斷排水。

CS49H圓盤熱動力式蒸汽疏水閥部件材料

序號	部件名稱	材料名稱
1	保溫罩	A240 304	A240 304	A240 304	A240 304	A240 304
2	閥體	A216 WCB	A217 WC6	A351 CF8	A351 CF8M	A351 CF3M
3	閥蓋	A216 WCB	A217 WC6	A351 CF8	A351 CF8M	A351 CF3M
4	閥座	A276 420	A276 420	A276 304	A276 316	A276 316L
5	閥片	A276 420	A276 420	A276 304	A276 316	A276 316L
6	過濾網	A240 304	A240 304	A240 304	A240 316	A240 316L
7	底蓋	A216 WCB	A217 WC6	A351 CF8	A351 CF8M	A351 CF3M

CS49H圓盤熱動力式蒸汽疏水閥性能規范

公稱壓力PN(MPa)	1.6	2.5	4.0	2.0	5.0
殼體試驗壓力(MPa)	2.4	3.75	6.0	3.0	7.5
工作壓差(MPa)	≥0.05
設計制造	GB/T 22654-2008 蒸汽疏水閥技術條件
結構長度	GB/T 12250-2005 蒸汽疏水閥術語、標志、結構長度
法蘭標準	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、ASME B16.5等
檢驗試驗	GB/T 12251-2005 蒸汽疏水閥試驗方法

CS49H圓盤熱動力式蒸汽疏水閥外型尺寸

公稱壓力 PN	公稱通徑 DN	尺寸				參考重量 KG
公稱壓力 PN	公稱通徑 DN	A	B	C	D	參考重量 KG
16 ~ 25 (Class150)20	15	150	53	110	50	2.6
	20	150	53	110	50	3.0
	25	160	53	110	50	3.8
	32	230	68	148	70	7.0
	40	230	68	148	70	8.0
	50	230	77	158	77	9.0

CS49H圓盤熱動力式蒸汽疏水閥排水量

公稱通徑 DN	工作壓差(△P).kg/cm2
公稱通徑 DN	0.5	1	3	6	9	12	15	18	21	24	30	35	40
15	140	170	250	330	400	490	500	580	600	690	720	800	820
20	140	170	250	330	400	490	500	580	600	690	720	800	820
25	190	225	345	480	590	700	750	810	900	990	1100	1300	1390
32	290	350	500	700	830	995	1200	1290	1310	1520	1750	1800	1995
40	290	350	500	700	830	995	1200	1290	1310	1520	1750	1800	1995
50	290	350	500	700	830	995	1200	1290	1310	1520	1750	1800	1995

注：1、壓差是指疏水閥入口端與出口端的壓力差；2、排量是指蒸汽凝結水在單位小時內連續排放的量。

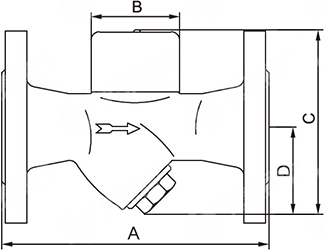

CS49H圓盤熱動力式蒸汽疏水閥結構圖

特別提醒：用汽設備的凝結水量和壓差是選型的重要指標，同一型號蒸汽疏水閥隨壓差增大而排量增大，詳查排量曲線，請不要誤認為口徑大的疏水閥排量大。

CS49H圓盤熱動力式疏水閥
