雙相不銹鋼球閥產品概述

雙相不銹鋼球閥是一種閥體、球體和閥桿由雙相鋼ASTM A995 4A(CD3MN)、5A(CE3MN)、6A(CD3MWCuN)、1B(CD4MCuN)等鑄件或ASTM A182 F51、F60、F53、F55、F61等鍛件材料加工而成，用于輸送含Cl?或H?S介質管道的球閥，其所使用的材質由奧氏體相和鐵素體相組成，它在相應程度上兼有兩者的優點，其中奧氏體相的存在，減低了高鉻鐵素體不銹鋼的脆性，防止了晶粒長大傾向，增強了韌性和可焊性，而鐵素體相的存在，則增強了奧氏體不銹鋼的室溫強度，尤其是屈服強度和導熱系數，減少了線膨脹系數和焊接熱裂傾向，同時大大提高了鋼的耐應力腐蝕開裂性能和耐點蝕性。

雙相不銹鋼球閥由于具有很高的機械強度和優良的耐腐蝕性能，所以，它不僅適于在有發生應力腐蝕破裂危險的環境使用，而且也可廣泛應用在如石油、石化、化工、造紙、海水談化及其相關工業領域等。

雙相不銹鋼球閥部件材料

序號	部件名稱	材料名稱
1	閥體	A995 Gr.CD4MCuN	A995 Gr.CD3MN	A995 Gr.CE3MN	A995 Gr.CD3MWCuN
2	左閥體	A995 Gr.CD4MCuN	A995 Gr.CD3MN	A995 Gr.CE3MN	A995 Gr.CD3MWCuN
3	閥座	R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、DSS+HF
4	球體	A182 F61	A182 F51	A182 F53	A182 F55
5	閥桿	A182 F61	A182 F51	A182 F53	A182 F55
6	填料	GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE
7	螺栓	A193 B8M	A193 B8M	A193 B8M	A193 B8M
8	螺母	A194 8M	A194 8M	A194 8M	A194 8M

雙相不銹鋼球閥性能規范

公稱壓力Class	150	300	600	900
殼體試驗壓力(MPa)	3.0	7.5	16.5	22.5
高壓液體密封試驗壓力(MPa)	2.2	5.5	12.1	16.5
低壓氣體密封試驗壓力(MPa)	0.6	0.6	0.6	0.6
設計制造	API 608-2008、API 6D-2014、ASME B16.34-2013
結構長度	API 6D-2014、ASME B16.10-2017
連接法蘭	ASME B16.5-2017、ASME B16.47-2017、ANSI B16.5-2013等
檢驗試驗	API 6D-2014、API 598-2016

雙相不銹鋼球閥主要尺寸

公稱壓力 Class	公稱尺寸 NPS	外形及連接尺寸/mm
公稱壓力 Class	公稱尺寸 NPS	L	D	D1	D2	b-f	Z-?d
150	?	108	90	60.3	34.9	9.6-1.6	4-16
	?	117	100	69.9	42.9	11.2-1.6	4-16
	1	127	110	79.4	50.8	12.7-1.6	4-16
	1 ?	140	115	88.9	63.5	14.3-1.6	4-16
	1 ?	165	125	98.4	73.0	15.9-1.6	4-16
	2	178	150	120.7	92.1	17.5-1.6	4-19
	2 ?	190	180	139.7	104.8	20.7-1.6	4-19
	3	203	190	152.4	127.0	22.3-1.6	4-19
	4	229	230	190.5	157.2	22.3-1.6	8-19
	5	356	255	215.9	185.7	22.3-1.6	8-22.5
	6	394	280	241.3	215.9	23.9-1.6	8-22.5
	8	457	345	298.5	269.9	27.0-1.6	8-22.5
	10	533	405	362.0	323.8	28.6-1.6	12-25.5
	12	610	485	431.8	381.0	30.2-1.6	12-25.5
	14	686	535	476.3	412.8	33.4-1.6	12-28.5
	16	762	595	539.8	469.9	35.0-1.6	16-28.5
	18	864	635	577.9	533.4	38.1-1.6	16-32
	20	914	700	635.0	584.2	41.3-1.6	20-32
	22	1016	750	692.2	641.4	44.5-1.6	20-35
	24	1067	815	749.3	692.2	46.1-1.6	20-35
表中為ASME B16.5-2017標準CL150法蘭連接固定球球閥尺寸，如需其他規格參數，請咨詢汗越閥門技術部！

雙相不銹鋼球閥結構圖

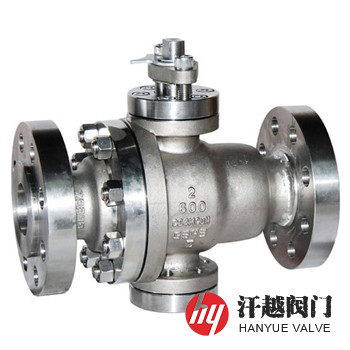

雙相不銹鋼球閥

本產品材質還可選用S31803、S32205、S32750、S32760、S32550等棒材及其他鍛鋼牌號，如果你需訂購我廠不銹鋼球閥系列產品，咨詢時請說明結構型(浮動球還是固定球)，公稱通徑、公稱壓力、閥體和內件材料、端部連接形式、使用介質及工作溫度等。
