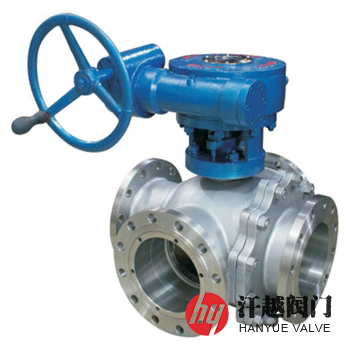

四通球閥產品概述

Q46F、Q46H四通球閥主要由閥體、閥座、閥芯、閥桿和驅動裝置等組成，其閥體上設有四個通道口，閥芯為圓球型，四個通孔，中間對角線用一擋板隔開，形成兩路，球體的兩條通道為X形布置，四個通道口徑均布于球體赤道圓周截面上，當操作機構通過閥桿帶動閥芯沿順時針旋轉90°時，能使相近的兩個通道實現兩兩相通，以達到對四路管道內輸送介質進行流通和切斷的目的。本產品可同時對兩種介質的流向進行切換，既方便又迅速，實現一閥多用的效果。

Q46F、Q46H四通球閥是一種X形垂直通道的球閥，其流路形式為X型二位四通，大口徑采用中間閥體，四面法蘭連接(即在每個通道口處各連接有法蘭)，小口徑則由左閥體與右閥蓋連接而成，主要用于介質流向的切換。該閥在閥座的前端設有與閥芯構成密封配合的密封件。本產品可采用手動、蝸輪、氣動、電動、液動等多種操作方式。

四通球閥部件材料

序號	部件名稱	材料名稱
1	閥體	A216 WCB	A351 CF8	A351 CF3	A351 CF8M	A351 CF3M
2	閥蓋	A216 WCB	A351 CF8	A351 CF3	A351 CF8M	A351 CF3M
3	閥座	R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、SS+HF
4	球體	A182 F304	A182 F304	A182 F304L	A182 F316	A182 F316L
5	閥桿	A182 F6a	A182 F304	A182 F304L	A182 F316	A182 F316L
6	填料壓蓋	A216 WCB	A351 CF8	A351 CF3	A351 CF8M	A351 CF3M
7	填料	GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE
8	螺栓	A193 B7	A193 B8	A193 B8	A193 B8M	A193 B8M
9	螺母	A194 2H	A194 8	A194 8	A194 8M	A194 8M

四通球閥技術規范

公稱壓力Class	150	300	600	900	1500
殼體試驗壓力(MPa)	3.0	7.5	16.5	22.5	39.2
高壓液體密封試驗壓力(MPa)	2.2	5.5	12.1	16.5	28.6
低壓氣體密封試驗壓力(MPa)	0.4~0.7	0.4~0.7	0.4~0.7	0.4~0.7	0.4~0.7
設計制造	GB/T 12237、GB/T 21385、API 608、ASME B16.34
結構長度	按本廠標準Q/CB的規定或按訂貨合同要求
連接法蘭	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
檢驗試驗	GB/T 26480、JB/T 9092、API 598

四通球閥主要尺寸

公稱壓力 Class	公稱尺寸 NPS	外形及連接尺寸/mm
公稱壓力 Class	公稱尺寸 NPS	L	D	K	R	C-f	n-d
150	?	150	90	60.3	34.9	9.6-1.6	4-?16
	?	164	100	69.9	42.9	11.2-1.6	4-?16
	1	180	110	79.4	50.8	12.7-1.6	4-?16
	1 ?	200	115	88.9	63.5	14.3-1.6	4-?16
	1 ?	220	125	98.4	73.0	15.9-1.6	4-?16
	2	240	150	120.7	92.1	17.5-1.6	4-?19
	2 ?	260	180	139.7	104.8	20.7-1.6	4-?19
	3	280	190	152.4	127.0	22.3-1.6	4-?19
	4	320	230	190.5	157.2	22.3-1.6	8-?19
	5	380	255	215.9	185.7	22.3-1.6	8-?22.5
	6	440	280	241.3	215.9	23.9-1.6	8-?22.5
	8	550	345	298.5	269.9	27.0-1.6	8-?22.5
	10	670	405	362.0	323.8	28.6-1.6	12-?25.5
	12	720	485	431.8	381.0	30.2-1.6	12-?25.5
表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！

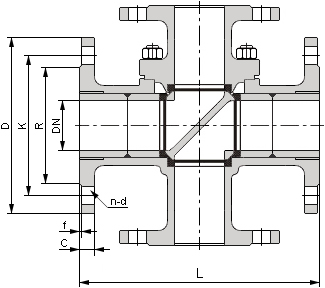

四通球閥結構圖

如果你需訂購我廠三通球閥系列產品，咨詢時煩請注明規格型號，如無法提供，請說明公稱通徑、公稱壓力、閥體和內件材料、使用介質及工作溫度等，本產品流路形式為X型通道口，應根據實際用途選擇配管組合，安裝前應首先根據閥門上的標示檢查是否符合使用要求。
