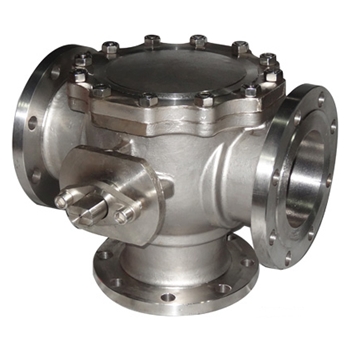

雙相鋼三通球閥產品概述

雙相鋼三通球閥是一種主體和金屬內件由SAF2205、SAF2507或ASTM A995 Gr.4A(CD3MN)、5A(CE3MN)、6A(CD3MWCuN)及A182 F51、F53、F55等鑄造或鍛造成型，具有較強的抗氯化物和氯離子腐蝕性能的雙相不銹鋼三通球閥，其按流道結構形式分為T形、L形及Y形三種，其中T型三通球閥的球體不但連通了兩個垂直交叉成90度方向的流體通道，而且有一條的流體通道完全打通，可以同時連接三個流體通道，形狀呈T字型，它不僅能實現對介質流向的切換，也可使三個通道相互流通，同時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流，T型三通球閥也可替代L型三通球閥，當替代L形用于切換介質時，兩側中任一通道可作為公共端，連接其它通道，相對于L型的只有中間的通道可作為公共端，T形在方向上的選擇更方便，更具靈活多樣性。本產品特適合安裝在含氯化物的環境管路中用于介質的分流、合流及流向的切換，它可以減少系統中閥門及管配件的使用數量，不僅節省了空間，而且簡化操作。

雙相鋼三通球閥部件材料

序號	部件名稱	材料名稱
1	閥體	SAF 2205	SAF 2507	A995 Gr.4A	A995 Gr.5A	A995 Gr.6A
2	閥蓋	SAF 2205	SAF 2507	A995 Gr.4A	A995 Gr.5A	A995 Gr.6A
3	閥座	R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、DSS+HF
4	閥桿	2205	2507	A182 F51	A182 F53	A182 F55
5	球體	2205	2507	A182 F51	A182 F53	A182 F55
6	填料	GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE
7	螺栓	A193 B8M	A193 B8M	A193 B8M	A193 B8M	A193 B8M
8	螺母	A194 8M	A194 8M	A194 8M	A194 8M	A194 8M

雙相鋼三通球閥技術規范

公稱壓力PN(MPa)	1.6	2.5	4.0	2.0	5.0
殼體試驗壓力(MPa)	2.4	3.75	6.0	3.0	7.5
高壓液體密封試驗壓力(MPa)	1.76	2.75	4.4	2.2	5.5
低壓氣體密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6
設計制造	GB/T 12237、GB/T 21385、API 6D、API 608、ASME B16.34
結構長度	按本廠標準Q/CB的規定或訂貨合同要求
連接法蘭	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5
檢驗試驗	GB/T 26480、JB/T 9092、API 6D、API 598

雙相鋼三通球閥主要尺寸

公稱壓力 PN	公稱尺寸 DN	外形及連接尺寸/mm
公稱壓力 PN	公稱尺寸 DN	L	L1	D	K	R	C-f	n-d
16	25	180	90	115	85	68	18-2	4-?14
	32	200	100	140	100	78	18-2	4-?18
	40	220	110	150	110	88	18-2	4-?18
	50	240	120	165	125	102	18-2	4-?18
	65	260	130	185	145	122	18-2	4-?18
	80	280	140	200	160	138	20-2	8-?18
	100	320	160	220	180	158	20-2	8-?18
	125	380	190	250	210	188	22-2	8-?18
	150	440	220	285	240	212	22-2	8-?23
	200	550	275	340	295	268	24-2	12-?23
	250	670	335	405	355	320	26-2	12-?25
	300	720/850	425	460	410	378	28-2	12-?25
表中未列出的其他規格參數，請咨詢汗越閥門技術部！

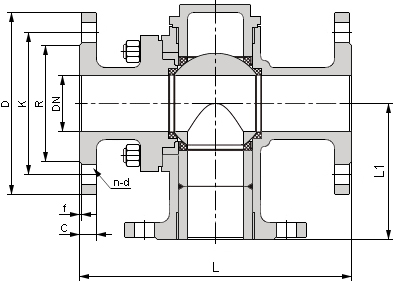

雙相鋼三通球閥結構圖

如果你需訂購我廠三通球閥系列產品，咨詢時煩請注明規格型號，如無法提供，請說明結構型式(L形、T形或Y形)、公稱通徑、公稱壓力、閥體和內件材質、使用介質及工作溫度等。
