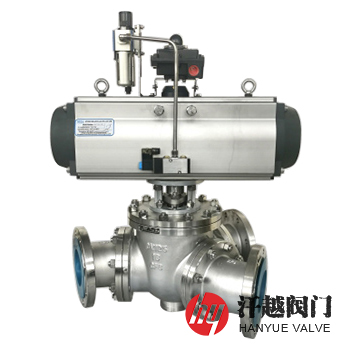

Y型三通切換閥產品簡介

Y型三通切換閥是一種閥體為具有呈Y字形分布的一個流體入口通道和兩個出口流道的Y形三通結構，兩通孔呈120°或135°的球形閥芯設置于閥腔內，并通過驅動裝置帶動球桿一體閥芯在閥體內作120°或135°旋轉運動，以改變介質流動方向的Y型管道三通切換閥，其在使用時，將管道接口與閥門的連接端相連，需換向時，通過操作手動、氣動、電動或其他執行機構角行程控制球桿，使管道的物料流向轉向到另外一條管路中。

Y型三通切換閥按閥芯連接通道角度的不同分為120°和135°兩種，其中120度的閥體為整體鑄造或鍛造成型，而135度的則由主體和連接體組合而成，連接體為可拆卸結構，它的軸線可為直線、折線或弧形，可配合管路需求，變換多種角度組合，并能根據現場空間的限制，合理使用直管和彎管滿足現場布置工藝管道的要求，能使現場有限的空間得到更有效的利用。本產品特適用于粉體、粉料、粒體、PVC粉末及片狀等物料。

Y型三通切換閥部件材料

序號	部件名稱	材料名稱
1	閥體	A216 WCB	A351 CF8	A351 CF3	A351 CF8M	A351 CF3M
2	連接體	A216 WCB	A351 CF8	A351 CF3	A351 CF8M	A351 CF3M
3	彈簧	17-7PH	17-7PH	17-7PH	17-7PH	17-7PH
4	閥座	RPTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、SS+HF
5	閥芯	A351 CF8	A351 CF8	A351 CF3	A351 CF8M	A351 CF3M
6	閥桿端蓋	A216 WCB	A351 CF8	A351 CF3	A351 CF8M	A351 CF3M
7	填料壓蓋	A216 WCB	A351 CF8	A351 CF3	A351 CF8M	A351 CF3M
8	填料	GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE
9	閥蓋	A216 WCB	A351 CF8	A351 CF3	A351 CF8M	A351 CF3M
10	螺柱	A193 B7	A193 B8	A193 B8	A193 B8M	A193 B8M
11	螺母	A194 2H	A194 8	A194 8	A194 8M	A194 8M

Y型三通切換閥技術參數

公稱壓力Class	150	300	600	900	1500
殼體強度試驗壓力(MPa)	3.0	7.5	16.5	22.5	39.0
液體高壓密封試驗壓力(MPa)	2.2	5.5	12.1	16.5	28.6
氣體低壓密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6
分歧角度	30°、45°、60°、90°、120°等
設計制造	GB/T 12237、GB/T 21385、API 608、ASME B16.34
結構長度	按本廠標準Q/CB的規定或按訂貨合同要求
連接法蘭	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5
檢驗試驗	GB/T 26480、JB/T 9092、API 598

Y型三通切換閥主要尺寸

公稱壓力 Class	公稱尺寸 NPS	外形及連接尺寸mm
公稱壓力 Class	公稱尺寸 NPS	L	L0	D	K	R	C-f	n-d
150 (PN20)	1 ?	340	110	125	98.4	73.0	15.9-1.6	4-16
	2	340	110	150	120.7	92.1	17.5-1.6	4-19
	2 ?	400	130	180	139.7	104.8	20.7-1.6	4-19
	3	410	150	190	152.4	127.0	22.3-1.6	4-19
	4	460	170	230	190.5	157.2	22.3-1.6	8-19
	5	560	190	255	215.9	185.7	22.3-1.6	8-22.5
	6	660	210	280	241.3	215.9	23.9-1.6	8-22.5
	8	800	235	345	298.5	269.9	27.0-1.6	8-22.5
	10	1030	290	405	362.0	323.8	28.6-1.6	12-25.5
	12	1140	350	485	431.8	381.0	30.2-1.6	12-25.5
	14	1257	—	535	476.3	412.8	33.4-1.6	12-28.5
表中未列出的其他規格外形尺寸，請咨詢汗越閥門技術部！

Y型三通切換閥結構圖

如果你需訂購我廠三通球閥產品，咨詢時煩請?zhí)峁┙Y(jié)構類型、公稱尺寸、公稱壓力、閥體和內件材料、使用介質、工作溫度、驅動方式(手動、蝸輪傳動、氣動、電動、液動等)、法蘭標準及密封面形式等。
