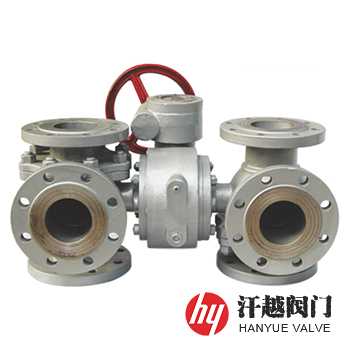

雙聯三通球閥產品概述

雙聯三通球閥是一種驅動裝置能夠同時對兩臺并列設置的三通球閥進行控制，從而方便對多個通道進行同步切換的六通球閥，其將兩臺三通球閥的閥體、閥座和球體并列對稱設置，在兩個帶L型或T型通道的球體之間同軸共設一根閥桿，該閥桿兩端分別伸入兩個閥體與對應的球體固定連接，手動裝置固定在閥桿中部，當通過手柄或蝸輪等帶動閥桿位移時，同時轉動兩個球體，同步切換兩臺三通球閥，從而保障兩條并行三通管路切換的同步性能，閥桿或手柄、蝸輪上所設的轉動限位結構，控制閥體中球體的轉動角度，以保障三通球閥準確的切換位置。本產品也可設計成將上下兩臺三通球閥并排設置，在兩個球體之間同軸共設一根連接件，該連接件兩端分別插有上三通球閥支撐軸和下三通球閥閥桿，并與對應的球體固定連接，而手柄、蝸輪及氣動、電動、液動等執行機構則安裝在上三通球閥閥桿的頂部，閥桿旋轉90度以后，能實現同步啟閉、切換兩條管路的功能，解決了并行三通道之間的同步切換問題。

雙聯三通球閥部件材料

序號	部件名稱	材料名稱
1	閥體	WCB	CF8	CF3	CF8M	CF3M	CF8C
2	閥蓋	WCB	CF8	CF3	CF8M	CF3M	CF8C
3	閥座	R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、SS+HF
4	球體	304	304	304L	316	316L	321
5	閥桿	2Cr13	304	304L	316	316L	321
6	填料	GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE
7	填料壓蓋	WCB	CF8	CF3	CF8M	CF3M	CF8C
8	連接件	2Cr13	304	304L	316	316L	321

雙聯三通球閥性能規范

公稱壓力PN(MPa)	1.0	1.6	2.5	4.0	2.0	5.0
殼體強度試驗壓力(MPa)	1.5	2.4	3.75	6.0	3.0	7.5
高壓液體密封試驗壓力(MPa)	1.1	1.76	2.75	4.4	2.2	5.5
低壓氣體密封試驗壓力(MPa)	0.4~0.7	0.4~0.7	0.4~0.7	0.4~0.7	0.4~0.7	0.4~0.7
設計制造	GB/T 12237、GB/T 21385、API 608、ASME B16.34
結構長度	按本廠標準Q/CB的規定或訂貨合同要求
法蘭標準	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5
檢驗試驗	GB/T 26480、JB/T 9092、API 598

雙聯三通球閥主要尺寸

公稱壓力 PN	公稱通徑 DN	外形尺寸/mm		公稱壓力 PN	公稱通徑 DN	外形尺寸/mm
公稱壓力 PN	公稱通徑 DN	L	L1	公稱壓力 PN	公稱通徑 DN	L	L1
16	25	180	90	16	100	320	160
	32	200	100		125	380	190
	40	220	110		150	440	220
	50	240	120		200	550	275
	65	260	130		250	670	335
	80	280	140		300	720/850	425
表中未列出的其他規格參數，請咨詢汗越閥門技術部。

雙聯三通球閥結構圖

如果你需訂購我廠三通球閥產品，咨詢時請注明結構形式（Y型、L型及T型等）、公稱尺寸、公稱壓力、使用溫度范圍(℃)、工作介質、閥體和內件材料、驅動裝置類型、端部連接形式等。
