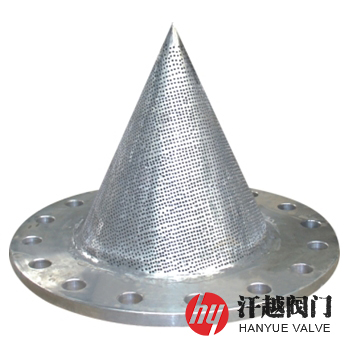

錐形過濾器產品概述

SC14S尖頂錐形過濾器是一種用于管線正式開車之前，臨時過濾沖洗液體或氣體夾帶的設備和管中殘留的固體顆粒，從而使閥門、泵、壓縮機、流量計等免受固體雜物的影響而損壞，保障開車后設備和儀表的正常運轉和使用的錐形過濾器，其濾筒為錐型結構，上端為帶耳板的環形折邊，下端為尖頂，內壁碰焊固定有相應過濾精度的不銹鋼濾網，安裝時，只需通過相鄰兩個法蘭的端面夾緊它的環形折邊就可以，當介質流經置有相應規格濾網的濾筒后，其中的焊渣、焊條、砂石等雜物被阻擋在濾網內，當需要清洗或更換時，只要將夾在過濾器之間的兩片法蘭上的螺栓拆下，取出過濾器，沖洗后重新裝入即可，需要注意的是，本產品設置處必須要配置一段可拆卸的短管。

錐形過濾器部件材料

序號	部件名稱	材料名稱
1	濾筒	S30408	S30403	S31608	S31603	S31803	S32750
2	濾網	S30408	S30403	S31608	S31603	S31803	S32750
3	環形折邊	S30408	S30403	S31608	S31603	S31803	S32750

錐形過濾器技術規范

設計制造	HG/T 21637-1991 化工管道過濾器
法蘭標準	HG/T 20592-2009、HG/T 20615-2009、ASME B16.5-2017等
檢驗驗收	HG/T 21637-1991 化工管道過濾器
過濾精度	2目 ~ 600目
工作溫度	-196℃ ~ 400℃

錐形過濾器主要尺寸

公稱壓力 PN	公稱通徑 DN	安裝尺寸/mm
公稱壓力 PN	公稱通徑 DN	?d (PN6)	?d (PN10)	?d (PN25)	l	h	t
6 ~ 25	20	52	60	60	19	85	2
	25	62	70	70	26	90	2
	32	72	80	80	34	100	2
	40	84	90	90	41	120	2
	50	94	105	105	55	130	2
	65	114	125	125	77	140	2
	80	132	142	142	92	150	2
	100	152	162	162	113	160	2
	125	182	192	192	143	190	3
	150	206	218	218	172	210	3
	200	262	272	282	242	240	3
	250	316	326	340	302	270	3
	300	370	382	395	363	300	3
	350	420	438	454	425	340	6
	400	470	492	510	479	365	6
	500	575	590	616	600	430	6
	600	676	690	726	714	490	6
表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！

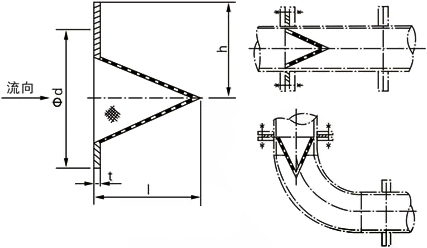

錐形過濾器結構圖

錐型過濾器

如果你需訂購我廠管道過濾器產品，咨詢時煩請說明結構型式、類型代號、公稱尺寸、公稱壓力、殼體和濾網材質、過濾精度、端部連接型式，是否配對法蘭、螺栓螺母及墊片等。
