哈氏合金Y型過濾器產品介紹

哈氏合金Y型過濾器是一種殼體、法蘭蓋及濾網等主要零部件全部采用Hastelloy C-276及其他哈氏合金系列材料制造而成，其具有很好的耐氧化性氯化物水溶液及濕氯、次氯酸鹽腐蝕，特別適用于過濾強腐蝕性氧化-還原復合介質及高溫海水中的雜質。本產品廣泛應用于化學工業、石油化工和輕工等生產中極端苛刻的腐蝕性液體及氣體物料，用以過濾其固體雜質，通常安裝在泵、壓縮機的入口或流量儀表前的管道上，以保護此類設備或儀表。

哈氏合金Y型過濾器主要材料牌號有Hastelloy C-276、Hastelloy C-4、Hastelloy B、Hastelloy B-2等和美國UNS標準N10276、N06455、N10001、N10665等及國標NS3304、NS3305、NS321、NS322等，或其他牌號。該種材質的過濾器尤其適合在高溫混有雜質的無機酸和有機酸（如甲酸和乙酸）及海水腐蝕環境中使用。本產品具有連接方式多樣、結構簡單、裝拆方便、單位體積過濾面積大、壓降小及安全可靠等優點。

哈氏合金Y型過濾器部件材料

序號	部件名稱	材料名稱
1	殼體	Hastelloy C-276	Hastelloy C-4	Hastelloy B	Hastelloy G30	UNS N10276
2	殼蓋	Hastelloy C-276	Hastelloy C-4	Hastelloy B	Hastelloy G30	UNS N10276
3	濾網	Hastelloy C-276	Hastelloy C-4	Hastelloy B	Hastelloy G30	UNS N10276
4	密封墊	PTFE	PTFE	PTFE	PTFE	PTFE
5	螺栓	A193 B8M	A193 B8M	A193 B8M	A193 B8M	A193 B8M
6	螺母	A194 8M	A194 8M	A194 8M	A194 8M	A194 8M

哈氏合金Y型過濾器性能規范

公稱壓力PN(MPa)	1.6	2.5	4.0	2.0	5.0
殼體試驗壓力(MPa)	2.4	3.75	6.0	3.0	7.5
氣密性試驗壓力(MPa)	1.6	2.5	4.0	2.0	5.0
設計制造	SH/T 3411-1999、HG/T 21637-1991、GB/T 14382-2008
法蘭標準	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
檢驗驗收	SH/T 3411-1999、HG/T 21637-1991、GB/T 14382-2008
過濾精度	2目 ~ 600目

哈氏合金Y型過濾器主要尺寸

公稱壓力 Class	公稱尺寸 NPS	結構尺寸/mm		公稱壓力 Class	公稱尺寸 NPS	結構尺寸/mm
公稱壓力 Class	公稱尺寸 NPS	L	H	公稱壓力 Class	公稱尺寸 NPS	L	H
150	?	134	60	150	5	351	205
	?	142	70		6	388	260
	1	152	70		8	468	300
	1 ?	168	75		10	540	380
	1 ?	200	90		12	640	410
	2	217	105		14	683	480
	2 ?	252	150		16	755	540
	3	282	175		18	853	580
	4	309	200		20	900	645
	5	351	205		24	1060	950
表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！

哈氏合金Y型過濾器結構圖

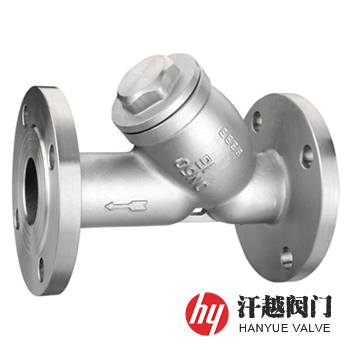

哈氏合金Y型過濾器

尊敬的用戶！如果你需訂購我廠Y型過濾器系列產品，咨詢時煩請說明公稱通徑、公稱壓力、殼體和濾芯材料牌號、介質溫度、過濾精度、法蘭標準及密封面形式等，我廠生產的與本產品同系列的還有：哈氏合金T型過濾器、哈氏合金籃式過濾器等，其也可按客戶需求承接定制。
