襯氟T型過濾器產品介紹

襯氟T型過濾器采用模壓成型工藝，將氟塑料均勻襯覆在鋼制殼體和殼蓋的內表面，以隔斷金屬基體與腐蝕性介質的直接接觸，從而有效減輕腐蝕破壞，延長設備的使用時間。其襯里層選用耐蝕性較好的氟塑料材質(包括FEP、PTFE或PFA等)，而四氟濾芯則由帶有圓孔或方孔(直徑或邊長約為3~5毫米)的濾筒，以及安裝在濾筒內部或外部具有相應目數的編織網組成，這一設計使它特別適用于過濾酸、堿、鹽類等強腐蝕性介質(熔融堿金屬、元素氟及芳香烴除外)。本產品通過對所有接觸物料的部位進行氟塑料襯里處理，較好的解決了金屬殼體容易被腐蝕性介質侵蝕的問題，具備耐蝕性強、化學穩定性好、機械強度高、使用溫度范圍廣、結構簡單、流體阻力小、排污便捷及濾網易于清洗更換等優點，因此，被廣泛應用于石油、石化、化工及相關工業領域。

襯氟T型過濾器部件材料

序號	部件名稱	材料名稱
1	殼體	Q235B	20	S30408	S30403	S31608	S31603
2	法蘭	Q235B	A105	S30408	S30403	S31608	S31603
3	法蘭蓋	Q235B	Q235B	S30408	S30403	S31608	S31603
4	襯里層	聚全氟乙丙烯FEP(F46)、聚四氟乙烯PTFE(F4)、可溶性聚四氟乙烯PFA
5	濾芯	聚全氟乙丙烯FEP(F46)、聚四氟乙烯PTFE(F4)、可溶性聚四氟乙烯PFA
6	螺栓	35CrMoA	35CrMoA	304	304	316	316
7	螺母	30CrMo	30CrMo	304	304	316	316
8	排放口	Q235B	A105	S30408	S30403	S31608	S31603

襯氟T型過濾器性能規范

公稱壓力PN(MPa)	0.25	0.6	1.0	1.6	2.5	2.0
殼體強度試驗壓力(MPa)	0.375	0.9	1.5	2.4	3.75	3.0
密封性能試驗壓力(MPa)	0.275	0.66	1.1	1.76	2.75	2.2
設計制造	HG/T 3704-2003 氟塑料襯里閥門通用技術條件
法蘭標準	JB/T 82、GB/T 9115、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
檢驗驗收	HG/T 3704-2003 氟塑料襯里閥門通用技術條件
過濾精度	10目 ~ 200目
工作溫度	-29℃ ~ 180℃

襯氟T型過濾器主要尺寸

公稱壓力 PN	公稱尺寸 DN	結構尺寸/mm
公稱壓力 PN	公稱尺寸 DN	D1	H	L	L0	L1	L2
16	50	57	149	245	265	122	122
	65	76	170	292	316	146	146
	80	89	181.5	312	337.5	156	156
	100	108	205	362	388	181	181
	125	133	240	426	453	213	213
	150	159	259.5	464	491.5	232	232
	200	219	311	560	591	280	280
	250	273	380	670	668.5	318	318
	300	325	400	736	768	368	368
表中未列出的其他規格尺寸，請咨詢汗越閥門技術部

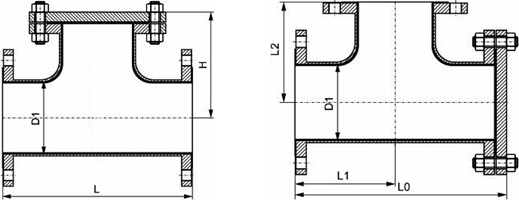

襯氟T型過濾器結構圖

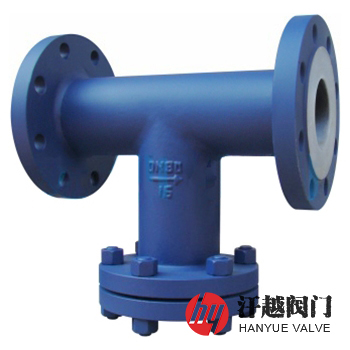

襯氟T型過濾器

如果你需訂購我廠襯氟T型過濾器系列產品，咨詢時煩請說明結構型式、公稱尺寸、壓力等級、殼體材質、襯里層和濾網材料、使用介質及組分、工作溫度、過濾精度、法蘭執行標準等，我廠可按客戶需求承接定制。
