三通正折流過濾器產品概述

三通正折流過濾器由三通管、法蘭、法蘭蓋、濾芯和濾座等構成，其法蘭焊接在三通管的管口上，法蘭蓋通過螺栓螺母連接于法蘭上，在法蘭蓋上設有排污口，圓形濾座正置在三通管的直通管形的入口處，圓臺形濾芯放置在圓形濾座上，該濾芯由濾筒和安裝在濾筒內的濾網兩部分組成，當流體進入置有一定規格濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出，當需要清洗時，只要把法蘭蓋上的排放絲堵擰開，將可拆卸的濾筒取出，處理后重新裝入即可，因此，使用維護極為方便。

三通正折流過濾器根據實際工況需要可采用《SH/T 3411-1999石油化工泵用過濾器選用、檢驗及驗收》、《GB/T 14382-2008管道用三通過濾器》和《HG/T 21637-2021化工管道過濾器系列》等標準設計和制造。本產品是石油、化工、輕紡及電力行業中常用的一種管道附件，主要應用于上述行業的入口管道中流體介質的粗濾，以除掉其中的管垢。

三通正折流過濾器零件材料

序號	零件名稱	材料名稱
1	三通管	20	15CrMo	304	316	316L
2	法蘭	A105	15CrMo	304	316	316L
3	法蘭蓋	Q235B	15CrMo	304	316	316L
4	過濾網	304	304	304	316	316L
5	密封墊	聚四氟乙烯、金屬環墊片、金屬纏繞墊(帶內外環)
6	濾網擋圈	Q235B	15CrMo	304	316	316L
7	螺栓	35CrMoA	35CrMoA	304	316	316
8	螺母	30CrMo	30CrMo	304	316	316
9	排污絲堵	304	304	304	316	316L

三通正折流過濾器技術規范

公稱壓力PN(MPa)	1.6	2.5	4.0	2.0	5.0
殼體試驗壓力(MPa)	2.4	3.75	6.0	3.0	7.5
密封試驗壓力(MPa)	1.76	2.75	4.4	2.2	5.5
設計制造	SH/T 3411-2017、GB/T 14382-2008、HG/T 21637-2021
對焊接端	按GB/T 12224-2005或ASME B16.25-2017的規定
檢驗試驗	SH/T 3411-2017、GB/T 14382-2008、HG/T 21637-2021
工作溫度	-196℃ ~ 540℃
過濾精度	20μm ~ 16000μm

三通正折流過濾器主要尺寸

公稱壓力 PN	公稱尺寸 DN	安裝尺寸mm			過濾面積 cm2)	排污口N
公稱壓力 PN	公稱尺寸 DN	L0	L1	L2	過濾面積 cm2)	管螺紋
16	50	64	176	164	120	R?
	65	76	197	182	160	R?
	80	86	222	207	220	R?
	100	105	262	244	329	R?
	125	124	303	283	486	R?
	150	143	341	321	685	R?
	200	178	418	396	1152	R?
	250	216	502	480	1737	R?
	300	254	586	561	2357	R?
	350	279	640	615	3077	R?
	400	305	695	670	3839	R?
25	50	64	176	164	120	R?
	65	76	204	189	160	R?
	80	86	230	215	220	R?
	100	105	275	255	329	R?
	125	124	316	296	486	R?
	150	143	361	341	685	R?
	200	178	436	411	1152	R?
	250	216	520	495	1737	R?
	300	254	600	575	2357	R?
	350	279	658	633	3077	R?
	400	305	720	695	3839	R?
40	50	64	176	164	120	R?
	65	76	204	189	160	R?
	80	86	230	215	220	R?
	100	105	275	255	329	R?
	125	124	316	296	486	R?
	150	143	361	341	685	R?
	200	178	444	419	1152	R?
	250	216	537	512	1737	R?
	300	254	623	598	2357	R?
	350	279	683	658	3077	R?
	400	305	745	720	3839	R?
(Class150) 20	50	64	192	180	120	R?
	65	76	222	207	160	R?
	80	86	242	227	220	R?
	100	105	286	268	329	R?
	125	124	337	320	486	R?
	150	143	375	358	685	R?
	200	178	458	439	1152	R?
	250	216	534	513	1737	R?
	300	254	622	599	2357	R?
	350	279	685	660	3077	R?
	400	305	737	711	3839	R?
(Class300) 50	50	64	198	186	120	R?
	65	76	228	213	160	R?
	80	86	251	236	220	R?
	100	105	296	276	329	R?
	125	124	346	326	486	R?
	150	143	384	364	685	R?
	200	178	467	445	1152	R?
	250	216	549	527	1737	R?
	300	254	638	613	2357	R?
	350	279	701	676	3077	R?
	400	305	756	730	3839	R?

三通正折流過濾器結構圖

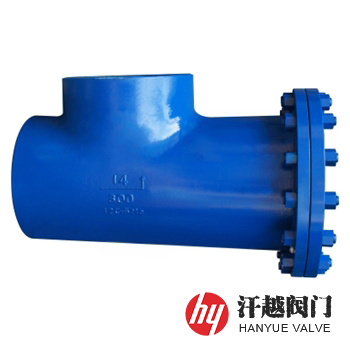

三通正折流過濾器

如果你需訂購我廠T型過濾器產品，咨詢時煩請說明產品類型，產品設計制造標準、法蘭執行標準、公稱通徑、公稱壓力、濾芯材質、過濾介質及過濾精度，是否配對法蘭、螺栓螺母及墊片等，以上尺寸參數為我公司按《GB/T 14382-2008管道用三通過濾器》標準提供，本產品宜安裝在有90°流向變化處。
