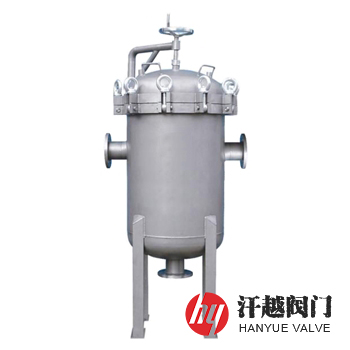

LPGK立式直通正濾式快開過濾器產品概述
LPGK立式直通正濾式快開過濾器是我廠按《JB/T 7538-2016管道用籃式過濾器》標準設計和制造的一種快開籃式過濾器，其頂部為法蘭、封頭和吊耳焊接為一體形成的上蓋，轉臂機構連接筒體與上蓋，開啟上蓋時，旋轉位于上蓋上方的手盤，手盤帶動絲桿旋轉，從而提升上蓋，隨后轉動轉臂將上蓋轉動到筒體外，該轉臂機構結構簡單、拆裝方便，可實現上蓋的快速提升與移動，并且上蓋的移動范圍大，操作簡單、省力，便于清洗、更換籃式過濾器內部的不銹鋼過濾籃。
與LPGK立式直通正濾式快開過濾器同系列的還有：LPGK(D)立式直通倒濾式快開過濾器(斜口網式)、LPGK(D)立式直通倒濾式快開過濾器(直口網式)等，本產品可使檢修人員開啟過濾器清洗濾芯省時、省力，提高工作效率。
LPGK立式直通正濾式快開過濾器部件材料
序號 | 部件名稱 | 材料名稱 | ||||
1 | 筒 體 | Q235B | 20# | S30408 | S31608 | S31603 |
2 | 接 管 | Q235B | 20# | S30408 | S31608 | S31603 |
3 | 法 蘭 | Q235B | 20# | S30408 | S31608 | S31603 |
4 | 法 蘭 蓋 | Q235B | 20# | S30408 | S31608 | S31603 |
5 | 過 濾 籃 | 304 | 304 | 304 | 316 | 316L |
6 | 墊 片 | 柔性石墨纏繞、聚四氟乙烯、帶內外環金屬纏繞墊 | ||||
7 | 活接螺栓 | 35 | 35 | 304 | 316 | 316 |
8 | 吊環螺母 | 45 | 45 | 304 | 316 | 316 |
9 | 排 放 口 | Q235B | 20# | S30408 | S31608 | S31603 |
10 | 放 空 口 | Q235B | 20# | S30408 | S31608 | S31603 |
11 | 轉 臂 | Q235B | Q235B | S30408 | S30408 | S30408 |
LPGK立式直通正濾式快開過濾器技術規范
公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 6.3 | 10.0 |
殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 9.45 | 15.0 |
液體高壓密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 6.93 | 11.0 |
氣體低壓密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | JB/T 7538-2016 管道用籃式過濾器 | ||||
法蘭標準 | JB/T 81~82、GB/T 9115~9119、HG/T 20592~20615、SH/T 3406、ASME B16.5 | ||||
檢驗試驗 | JB/T 7538-2016 管道用籃式過濾器 | ||||
介質溫度 | -20℃ ~ 350℃ | ||||
LPGK立式直通正濾式快開過濾器外型尺寸
設計壓力 MPa | 公稱通徑 DN | 公稱尺寸 NPS | 尺寸 | 排放口和放空口 B(in) | ||
L | H | Φ | ||||
0.25 ~ 2.5 | 40 | 1 ? | 300 | 180 | 108 | R? |
50 | 2 | 300 | 180 | 108 | R? | |
65 | 2 ? | 400 | 250 | 159 | R? | |
80 | 3 | 420 | 250 | 194 | R? | |
100 | 4 | 520 | 265 | 219 | R? | |
125 | 5 | 660 | 400 | 273 | R? | |
150 | 6 | 720 | 450 | 350 | R? | |
200 | 8 | 800 | 540 | 400 | R? | |
250 | 10 | 1000 | 650 | 500 | R? | |
300 | 12 | 1200 | 750 | 600 | R? | |
350 | 14 | 1300 | 850 | 700 | R? | |
400 | 16 | 1400 | 900 | 800 | R1 | |
450 | 18 | 1500 | 1000 | 900 | R1 | |
500 | 20 | 1800 | 1000 | 1000 | R1 | |
600 | 24 | 1900 | 1200 | 1200 | R1 | |
700 | 28 | 2100 | 1400 | 1400 | R1 | |
800 | 32 | 2300 | 1500 | 1600 | R1 | |
900 | 36 | 2500 | 1600 | 1800 | R1 | |
1000 | 40 | 2700 | 1700 | 2000 | R1 | |
4.0 ~ 10.0 | 40 | 1 ? | 350 | 180 | 108 | R? |
50 | 2 | 350 | 180 | 108 | R? | |
65 | 2 ? | 450 | 250 | 159 | R? | |
80 | 3 | 500 | 250 | 194 | R? | |
100 | 4 | 600 | 265 | 219 | R? | |
125 | 5 | 700 | 400 | 273 | R? | |
150 | 6 | 850 | 540 | 350 | R? | |
200 | 8 | 900 | 650 | 400 | R? | |
250 | 10 | 1100 | 700 | 500 | R? | |
300 | 12 | 1300 | 800 | 600 | R? | |
350 | 14 | 1400 | 900 | 700 | R? | |
400 | 16 | 1600 | 1000 | 800 | R1 | |
450 | 18 | 1800 | 1050 | 900 | R1 | |
500 | 20 | 2000 | 1100 | 1000 | R1 | |
600 | 24 | 2100 | 1300 | 1200 | R1 | |
LPGK立式直通正濾式快開過濾器結構圖
如果你需訂購我廠籃式過濾器產品，咨詢時煩請?zhí)峁┬吞枖?shù)據，公稱直徑、公稱壓力、殼體材質、濾籃材質及過濾精度等，本系列產品按內部結構形式的不同有正濾式和倒濾式兩種等，該過濾器法蘭標準按GB/T 9112~9124、GB/T 13402的規定，也可選用其他標準的法蘭，如有特殊要求，請來電咨詢。
