反折流式T型過濾器產品簡介

ST24C、ST24M、ST24S反折流式T型過濾器主要包括殼體、濾芯、法蘭和法蘭蓋及緊固件等，其殼體為T型結構，殼體的上開口為流體入口，左出口為清液出口，右出口上安裝有法蘭和法蘭蓋，法蘭蓋的下端設有排放口，該過濾器流體入口和清液出口上均焊有接口法蘭，法蘭通常采用化工部標準。

ST24C、ST24M、ST24S反折流式T型過濾器殼體內安裝有錐形結構不銹鋼濾芯，濾芯主要由濾筒和絲網兩部分組成，其絲網安裝在濾筒外，濾芯的左側通過定位環固定在所述左出口上。當流體由T型過濾器上開口進入置有一定規格濾網的濾芯后，其雜質被阻擋，而清潔的濾液則由左出口排出。

反折流式T型過濾器部件材料

序號	部件名稱	材料名稱
1	殼體	20	16Mn	304	304L	316	316L
2	法蘭	A105	16Mn	304	304L	316	316L
3	法蘭蓋	Q235B	16Mn	304	304L	316	316L
4	過濾網	304	304	304	304L	316	316L
5	墊片	聚四氟乙烯、金屬環形墊、金屬纏繞墊(帶內外環)
6	濾筒擋圈	Q235B	16Mn	304	304L	316	316L
7	螺柱	35CrMoA	35CrMoA	304	304	316	316
8	螺母	30CrMo	30CrMo	304	304	316	316
9	排放絲堵	304	304	304	304L	316	316L

反折流式T型過濾器技術規范

公稱壓力PN(MPa)	1.0	1.6	2.5	4.0	2.0	5.0
殼體強度試驗壓力(MPa)	1.5	2.4	3.75	6.0	3.0	7.5
密封性能試驗壓力(MPa)	1.1	1.76	2.75	4.4	2.2	5.5
設計制造	HG/T 21637-1991 化工管道過濾器
法蘭標準	HG/T 20592-2009、HG/T 20615-2009、ASME B16.5-2017等
檢驗試驗	HG/T 21637-1991 化工管道過濾器
過濾精度	0.02mm ~ 16.0mm

反折流式T型過濾器主要尺寸

公稱壓力 Class	公稱尺寸 NPS	安裝尺寸/mm					排放口B
公稱壓力 Class	公稱尺寸 NPS	D	L	L1	L2	H	150LB
150 (PN20) 300 (PN50)	2	60.3	305	528	139	139	NPT ?"
	2 ?	76.1	344	594	157	157	NPT ?"
	3	88.9	376	652	171	171	NPT ?"
	4	114.3	455	758	209	209	NPT ?"
	5	139.7	500	840	230	230	NPT ?"
	6	168.3	542	930	250	250	NPT ?"
	8	219.1	634	1108	294	294	NPT ?"
	10	273	743	1310	345	345	NPT ?"
	12	323.9	848	1512	396	396	NPT ?"
	14	355.6	911	1632	426	426	NPT ?"
	16	406.4	1032	1840	485	485	NPT ?"
	20	508	1193	2208	574	574	NPT ?"
	24	610	1324	2454	637	637	NPT ?"

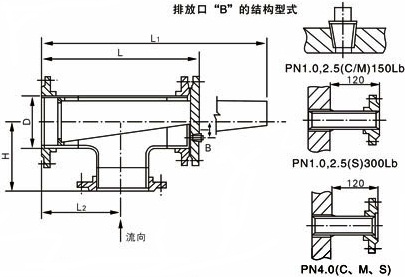

反折流式T型過濾器結構圖

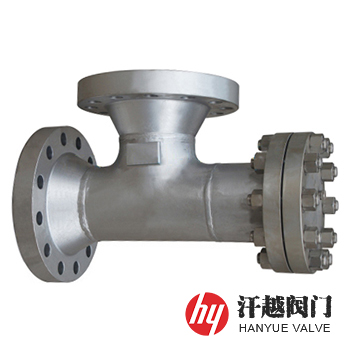

反折流式T型過濾器

如果你需訂購我廠T型過濾器系列產品，咨詢時煩請說明殼體材質、公稱通徑、公稱壓力或壓力等級、濾芯材質及過濾精度、法蘭執行標準及法蘭密封面形式等，本產品按材料的類別不同分為：ST24S不銹鋼反折流式T型過濾器、ST24C碳鋼反折流式T型過濾器、ST24M低合金鋼反折流式T型過濾器三種，如有特殊要求，請來電咨詢。
