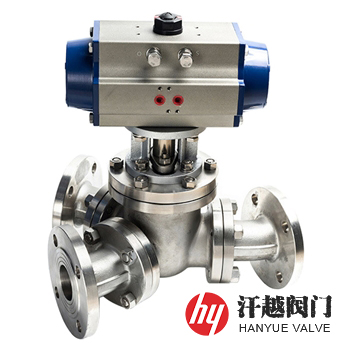

氣動Y型三通球閥產品介紹

氣動Y型三通球閥主要由Y型三通球閥和氣動執行機構以及電磁閥、限位開關、空氣過濾減壓閥等控制裝置組成，其閥體中設有Y形流體通道，并放置有接通或切斷流體通道的球體，球體上有一體成型的閥桿，氣動驅動裝置與閥桿固定連接，當氣缸與電路和系統氣源接通后，空氣通過管道A或B管進入A缸(B缸)推動活塞向一端運動，從而驅動閥桿帶動球體轉動120°或135°，實現介質流向的切換與自動控制的功能。
氣動Y型三通球閥閥體采用的是一進兩出(一個進料口，二個出料口)的Y形三通結構，其帶柄球體兩通孔呈120°或135°。該閥出廠初始狀態為右出料口關閉，進料口與左出料口相通，當需要換向時，接通氣源，氣源壓力作用在氣缸活塞上產生一個推力，帶動閥桿旋轉120°或135°，球體位移，使閥門進料口與右出料口相通，左出料口關閉。本產品氣動執行器可選用120°或135°角行程GT、AT或AW系列單、雙作用。

氣動Y型三通球閥部件材料

氣動Y型三通球閥性能參數

氣動Y型三通球閥主要尺寸

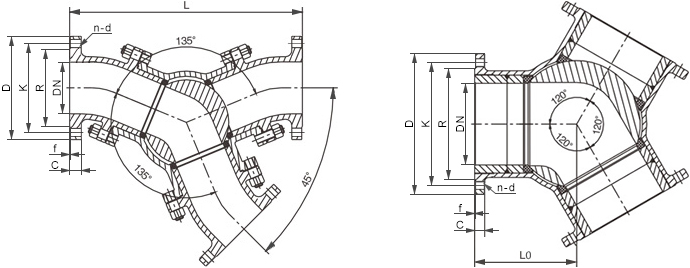

氣動Y型三通球閥結構圖

如果你需訂購我廠三通球閥產品，咨詢時煩請?zhí)峁╊愋?有L型、T型、Y型三種)、角度(Y型有120°和135°兩種)、公稱尺寸、公稱壓力、閥體材料、內件材質、介質溫度、氣源壓力、是否配氣動三聯件等，本產品出廠初始狀態分向左或向右兩種流向，用戶應根據工況實際情況確認好。
