不銹鋼Y型三通球閥產品概述

不銹鋼Y型三通球閥主要由主閥體、連接體、閥蓋、閥座、球桿一體閥芯和填料及驅動裝置等零部件組成，其不銹鋼閥體中設有帶柄球體以及具有三個管口的流體通道(一進兩出)，球體內設有兩端開口的連接通道，閥體上的入口與任意一出口隨著球體的轉動實現與連接通道的導通或關閉，從而改變介質流動的方向。

不銹鋼Y型三通球閥流道形式為Y形，有成120度和135度角兩種結構型式，其主體可根據不同的工況采用CF8、CF3、CF8M、CF3M、CF8C、316Ti及310S等不銹鋼材料鑄造而成，其中CF3M適用于尿素及甲胺液等腐蝕性物料，而310S材質則主要安裝在Y型管路輸送系統中，用以800℃以下高溫介質流向的切換。

不銹鋼Y型三通球閥部件材料

序號	部件名稱	材料名稱
1	主閥體	CF8	CF3	CF8M	CF3M	316Ti	310S
2	連接體	CF8	CF3	CF8M	CF3M	316Ti	310S
3	閥座	R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、SS+HF
4	球桿	CF8	CF3	CF8M	CF3M	316Ti	310S
5	閥蓋	CF8	CF3	CF8M	CF3M	316Ti	310S
6	填料	GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE
7	填料壓蓋	CF8	CF3	CF8M	CF3M	316Ti	310S
8	閥桿端蓋	CF8	CF3	CF8M	CF3M	316Ti	310S

不銹鋼Y型三通球閥技術規范

公稱壓力PN(MPa)	1.0	1.6	2.5	4.0	2.0	5.0
殼體強度試驗壓力(MPa)	1.5	2.4	3.75	6.0	3.0	7.5
高壓液體密封試驗壓力(MPa)	1.1	1.76	2.75	4.4	2.2	5.5
低壓氣體密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6	0.6
設計制造	GB/T 12237、GB/T 21385、API 608、ASME B16.34
結構長度	按本廠標準Q/CB的規定或訂貨合同要求
連接法蘭	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5
檢驗試驗	GB/T 26480、JB/T 9092、API 598

不銹鋼Y型三通球閥主要尺寸

公稱壓力 PN	公稱通徑 DN	外形及連接尺寸/mm
公稱壓力 PN	公稱通徑 DN	L	D	D1	D2	b-f	Z-?d
16	40	174	150	110	85	16-2	4-?18
	50	174	165	125	102	18-2	4-?18
	65	200	185	145	122	18-2	8-?18
	80	214	200	160	138	20-2	8-?18
	100	228	220	180	158	20-2	8-?18
	125	275	250	210	188	22-2	8-?18
	150	333	285	240	212	22-2	8-?22
	200	405	340	295	268	24-2	12-?22
表中只列出部分HG/T 20592-2009標準PN16法蘭連接尺寸。如需其他規格尺寸，請咨詢汗越閥門技術部！

不銹鋼Y型三通球閥結構圖

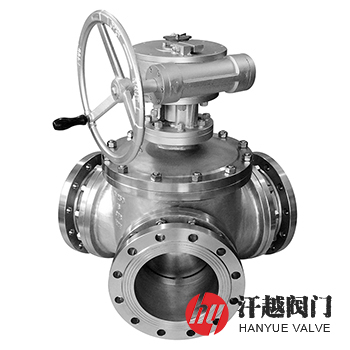

不銹鋼Y型三通球閥

如果你需訂購我廠三通球閥產品，咨詢時煩請?zhí)峁┙Y(jié)構型式、公稱尺寸、公稱壓力、閥體和內件材料、工作溫度、法蘭標準及密封面形式等，本產品按密封材料分為軟密封或硬密封兩種。
