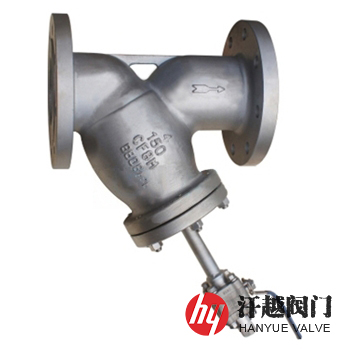

帶排污閥Y型過濾器產品介紹

帶排污閥Y型過濾器是一種在中部殼蓋上外接排污短管，并在其端部采用盲板法蘭密封或裝設相配套的球閥，從而使它能夠很容易的將沉積在濾網底部較大固體顆粒物排放出去的帶排污口Y型過濾器。本產品一旦出現堵塞，只要將排污口打開，就能將殼體內的雜質隨殘液或水流排除，無需經常拆裝殼蓋及濾網。

帶排污閥Y型過濾器是我廠根據用戶使用要求，并結合Y型過濾器和排污閥的優點而設計，它可以很方便且較快地進行排放污物，縮短了維護時間，且有效地減少了因濾網堵塞事故而造成的停車次數，從而提高了工作效率，也減輕了工人勞動強度，因此，本產品具有較好的經濟效益，同時也有省時、省力的特點。

帶排污閥Y型過濾器部件材料

序號	部件名稱	材料名稱
1	殼體	WCB	CF8	CF3	CF8M	CF3M
2	中部殼蓋	WCB	CF8	CF3	CF8M	CF3M
3	濾筒	304	304	304L	316	316L
4	濾網	304	304	304L	316	316L
5	密封墊片	聚四氟乙烯、柔性石墨復合墊、金屬纏繞墊
6	螺柱	35CrMoA	304	304	316	316
7	螺母	30CrMo	304	304	316	316
8	排污短管	20#	304	304L	316	316L
9	排污閥	WCB	CF8	CF3	CF8M	CF3M

帶排污閥Y型過濾器性能參數

公稱壓力PN(MPa)	1.6	2.5	4.0	2.0	5.0
殼體強度試驗壓力(MPa)	2.4	3.75	6.0	3.0	7.5
密封性能試驗壓力(MPa)	1.76	2.75	4.4	2.2	5.5
設計制造	SH/T 3411-2017、HG/T 21637-2021、GB/T 14382-2008
法蘭標準	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
檢驗試驗	SH/T 3411-2017、HG/T 21637-2021、GB/T 14382-2008
過濾精度	0.02mm ~ 16.0mm

帶排污閥Y型過濾器主要尺寸

公稱壓力 PN	公稱尺寸 DN	系列I尺寸/mm		系列II尺寸/mm		排污口 B
公稱壓力 PN	公稱尺寸 DN	L	H	L	H	排污口 B
16	40	200	90	200	90	R ?
	50	216	105	216	105	R ?
	65	250	150	252	150	R ?
	80	285	175	282	175	R ?
	100	305	200	309	200	R ?
	125	350	205	345	205	R ?
	150	385	260	388	260	R ?
	200	485	300	468	300	R ?
	250	552	380	540	380	R ?
	300	606	410	640	410	R ?
	350	668	480	683	480	R ?
	400	755	540	755	540	R ?
	450	853	580	853	580	R ?
	500	890	645	900	645	R ?
	600	1060	950	1060	950	R ?
表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！

帶排污閥Y型過濾器結構圖

如果你需訂購我廠Y型過濾器產品，訂貨合同中煩請注明公稱尺寸、公稱壓力、殼體和濾網材質、過濾精度、法蘭標準及密封面形式等，本產品排污閥裝置可按客戶要求設計定制。
