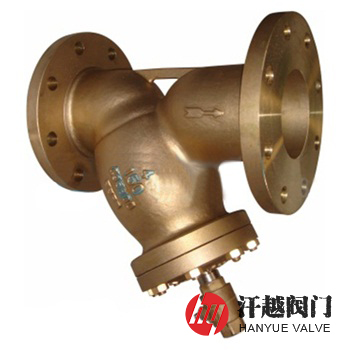

鎳鋁青銅Y型過濾器產品概述

鎳鋁青銅Y型過濾器是一種殼體和殼蓋等主體部件由ASTM B148 C95800或B148 C95500及ASTM B150 C63200等牌號材料整體鑄造或鍛造成型，適用于濾去海水、濃鹽水及氯化物溶液等腐蝕性介質中所攜帶的固體雜質顆粒的管道附件，其所使用的材質系高強度、耐磨、耐蝕青銅合金，它的耐海水均勻腐蝕、空泡腐蝕和抗腐蝕疲勞強度的性能與超級不銹鋼相當，并具有較高的力學性能和較好的抗海生物污損能力，而且價格低廉，因此，從價格和耐腐蝕性角度考慮，本產品比較滿足海水管路系統的過濾需要。

鎳鋁青銅Y型過濾器抗拉強度和在海水中的抗腐蝕疲勞強度均較高，具有優異的耐海水腐蝕和抗空泡腐蝕性能，主要適用于海水淡化及相關工業領域，其通常安裝在泵、閥、流量儀表等的入口端，用來濾除介質中的雜質，防止固體顆粒物進入流體通道，造成堵塞，以保護管道上的設備及配件免受磨損和破壞。本產品工作溫度一般在300℃以下，使用壓力在0.25MPa~4.0MPa之間。

鎳鋁青銅Y型過濾器部件材料

部件名稱	材料名稱
殼體	B148 C95800	B148 C95500	B150 C63200	ZCuAl9Fe4Ni4Mn2
中部殼蓋	B148 C95800	B148 C95500	B150 C63200	ZCuAl9Fe4Ni4Mn2
墊片	PTFE	PTFE	PTFE	PTFE
濾筒濾網	A240 304、A240 304L、A240 316、A240 316L、SAF 2205、SAF 2507
螺柱	A193 B8M	A193 B8M	A193 B8M	A193 B8M
螺母	A194 8M	A194 8M	A194 8M	A194 8M
排放口	B148 C95800	B148 C95500	B150 C63200	ZCuAl9Fe4Ni4Mn2

鎳鋁青銅Y型過濾器技術規范

公稱壓力Class	150	300	600	900
殼體強度試驗壓力(MPa)	3.0	7.5	16.5	22.5
密封性能試驗壓力(MPa)	2.2	5.5	12.1	16.5
設計制造	SH/T 3411-2017、HG/T 21637-2021、GB/T 14382-2008
連接法蘭	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
檢驗驗收	SH/T 3411-2017、HG/T 21637-2021、GB/T 14382-2008
工作溫度	-20℃ ~ 300℃

鎳鋁青銅Y型過濾器主要尺寸

公稱壓力 Class	公稱尺寸 NPS	安裝尺寸/mm		公稱壓力 Class	公稱尺寸 NPS	安裝尺寸/mm
公稱壓力 Class	公稱尺寸 NPS	L	H	公稱壓力 Class	公稱尺寸 NPS	L	H
150	?	134	60	150	5	351	205
	?	142	70		6	388	260
	1	152	70		8	468	300
	1 ?	168	75		10	540	380
	1 ?	200	90		12	640	410
	2	217	105		14	683	480
	2 ?	252	150		16	755	540
	3	282	175		18	853	580
	4	309	200		20	900	645
	5	351	205		24	1060	950
表中未列出的其他規格參數，請咨詢汗越閥門技術部！

鎳鋁青銅Y型過濾器結構圖

如果你需訂購我廠Y型過濾器產品，咨詢時煩請?zhí)峁┕Q通徑、公稱壓力、過濾精度、法蘭標準及密封面形式等，本產品有國標、美標、德標等系列。
