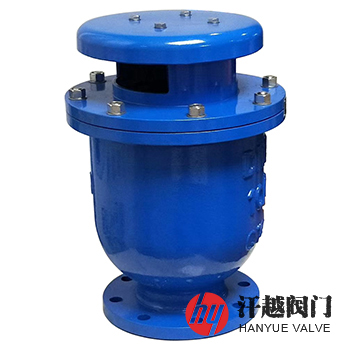

FGP4X復合式高速排氣閥產品概述

FGP4X復合式高速排氣閥是一種同時具備大、小進排氣孔，在管道空管注水時實現快速排氣，排盡氣后具有自動密封功能，當管內產生負壓時又能快速進氣，且在工作壓力下可排出管中集結的微量空氣的進排氣裝置。該閥利用伯努利理論制造，可在氣流下保持全開，當實心水柱上升時，浮球能夠馬上被浮起并嚴密封閉排氣口，其采用特定的浮球直徑，使得它產生的氣流動力能維持浮球在氣流經過時開啟，實心水柱上升時產生的浮力又能使其浮起，配之入口處以一個合適角度的圓錐體，可做到不管氣壓多大、氣流速度多高，排氣口也不會被吹堵。

FGP4X復合式高速排氣閥在管線空管充滿水時，管道中的大量空氣自動排出，以避免在管中形成阻礙水流的氣囊，而且在壓力管的運行過程中，它可以自動消除水中沉淀的空氣，避免水的阻塞；當管內處于負壓下時，它可以自動快速地進入空氣，平衡管線壓力，從而避免因負壓過大而導致管道不穩定和損壞，在使用時，可以消除由于停泵水錘而對管道拉水的破壞作用，從而保證供水管道的安全運行；在管道放空時，能自動大量地進氣，使放水加快，縮短停水時間。本產品是一種給水管道復合式高速進排氣閥，基本結構型式有整體式和分體式兩種。

FGP4X復合式高速排氣閥部件材料

序號	部件名稱	材料名稱
1	閥體	QT450	WCB	CF8	CF8M	CF3M
2	浮體	06Cr19Ni10	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
3	升降罩	06Cr19Ni10	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
4	密封組件	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM
5	閥蓋	QT450	WCB	CF8	CF8M	CF3M
6	排氣罩	QT450	WCB	CF8	CF8M	CF3M
7	螺柱	06Cr19Ni10	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	06Cr17Ni12Mo2
8	螺母	06Cr19Ni10	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	06Cr17Ni12Mo2

FGP4X復合式高速排氣閥性能規范

公稱壓力PN(MPa)	0.25	0.6	1.0	1.6	2.5
殼體強度試驗壓力(MPa)	0.375	0.9	1.5	2.4	3.75
高壓水密封試驗壓力(MPa)	0.275	0.66	1.1	1.76	2.75
低壓水密封試驗壓力(MPa)	0.02	0.02	0.02	0.02	0.02
設計制造	CJ/T 217-2005 給水管道復合式高速進排氣閥
法蘭標準	GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010等
檢驗試驗	CJ/T 217-2005 給水管道復合式高速進排氣閥
適用水溫	0℃~65℃

FGP4X復合式高速排氣閥外形尺寸

公稱壓力 PN(MPa)	公稱尺寸 DN(mm)	尺寸
公稱壓力 PN(MPa)	公稱尺寸 DN(mm)	Φ	H	D	D1	D2	Z-?d
1.0	20	195	320	105	75	55	4-14
	25	195	320	115	85	65	4-14
	32	195	320	135	100	78	4-18
	40	195	320	145	110	85	4-18
	50	195	320	160	125	100	4-18
	80	242	375	195	160	135	4-18
	100	260	395	215	180	155	8-18
	150	345	500	280	240	210	8-23
	200	425	600	335	295	265	8-23
	250	465	680	390	350	320	12-23
	300	505	780	440	400	368	12-23
	350	605	860	500	460	428	16-23
	400	660	940	565	515	482	16-25
表中只列出了部分JB/T 82.1標準PN10法蘭連接外形尺寸。如需其他規格尺寸，請咨詢汗越閥門！

FGP4X復合式高速排氣閥結構圖

如果你需訂購我廠排氣閥產品，咨詢時煩請告知公稱通徑、公稱壓力、閥體和浮體及升降罩材料、法蘭標準及法蘭密封面形式等，本產品安裝時，應檢查浮體與升降罩是否能動作靈活，再操作檢修閥開關，檢查其轉動是否靈活。
