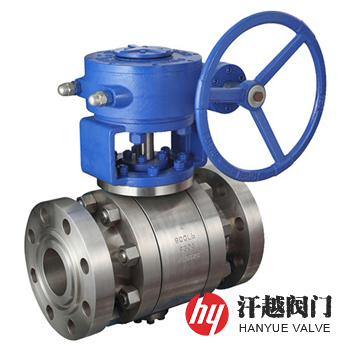

不銹鋼鍛鋼球閥產品概述

不銹鋼鍛鋼球閥是一種主要零部件采用ASTM A182 F304、A182 F304L或A182 F316、A182 F316L及A479 310S等工業閥門用承壓不銹鋼鍛件或棒材加工而成，適用于切斷或接通高壓管路中的介質的浮動球或固定球球閥，其通過閥座與球體的密封配合來實現對流體的控制，通常采用二片式或三片式結構設計，其中三段式是將閥體在兩閥座部位沿與閥門通道軸線相垂直的截面分為三部分，整臺閥沿閥桿中心軸左右對稱，中部用螺栓連接。該閥所使用的鍛件是指通過對金屬坯料進行鍛造變形而得到的工件或毛坯，利用對金屬坯料施加壓力，使它產生塑形變形，可改變其機械性能，通過鍛造能消除金屬在冶煉過程中產生的鑄態疏松等缺陷，優化微觀組織結構，同時由于保存了完整的金屬流線，鍛件的機械性能一般優于同樣材料的鑄件。本產品主要適用于高壓、大口徑場合，廣泛應用在石油、天然氣管線和管道系統中。

不銹鋼鍛鋼球閥部件材料

序號	部件名稱	材料名稱
1	閥體	A182 F304	A182 F304L	A182 F316	A182 F316L	A182 F347	A479 310S
2	連接體	A182 F304	A182 F304L	A182 F316	A182 F316L	A182 F347	A479 310S
3	球體	A182 F304	A182 F304L	A182 F316	A182 F316L	A182 F347	A479 310S
4	閥座	R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、SS+HF
5	閥桿	A182 F304	A182 F304L	A182 F316	A182 F316L	A182 F347	A479 310S
6	固定軸	A182 F304	A182 F304L	A182 F316	A182 F316L	A182 F347	A479 310S
7	填料	GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE
8	連接盤	A182 F304	A182 F304L	A182 F316	A182 F316L	A182 F347	A479 310S
9	螺柱	A193 B8	A193 B8	A193 B8M	A193 B8M	A193 B8M	A193 B8M
10	螺母	A194 8	A194 8	A194 8M	A194 8M	A194 8M	A194 8M

不銹鋼鍛鋼球閥性能規范

公稱壓力Class	150	300	600	900	1500	2500
殼體試驗壓力(MPa)	3.0	7.5	16.5	22.5	39.2	65.2
液體高壓密封試驗壓力(MPa)	2.2	5.5	12.1	16.5	28.6	47.75
氣體低壓密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6	0.6
設計制造	GB/T 12237、GB/T 21385、API 6D、API 608、ASME B16.34
結構長度	GB/T 12221、API 6D、ASME B16.10
連接法蘭	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
檢驗試驗	JB/T 9092、GB/T 26480、API 6D、API 598

不銹鋼鍛鋼球閥主要尺寸

公稱壓力 Class	公稱尺寸 NPS	結構長度/mm		公稱壓力 Class	公稱尺寸 NPS	結構長度/mm
公稱壓力 Class	公稱尺寸 NPS	L(RF)	L(RTJ)	公稱壓力 Class	公稱尺寸 NPS	L(RF)	L(RTJ)
600	2	292	295	900	2	368	371
	2 ?	330	333		2 ?	419	422
	3	356	359		3	381	384
	4	432	435		4	457	460
	6	559	562		6	610	613
	8	660	664		8	737	740
	10	787	791		10	838	841
	12	838	841		12	965	968
	14	889	892		14	1029	1038
	16	991	994		16	1130	1140
	18	1092	1095		18	1219	1232
	20	1194	1200		20	1321	1334
	24	1397	1407		24	1549	1568
表中未列出的其他規格參數，請咨詢汗越閥門技術部！

不銹鋼鍛鋼球閥結構圖

如果你需訂購我廠鍛鋼球閥產品，咨詢時煩請注明規格型號，如無法提供，請說明公稱尺寸、公稱壓力、閥體和內件材質、使用介質、工作溫度、端部連接形式等。本產品驅動方式可選用手柄、蝸輪傳動、電動、氣動、液動、氣液聯動等，還可以與遠程控制自動化配套使用。
