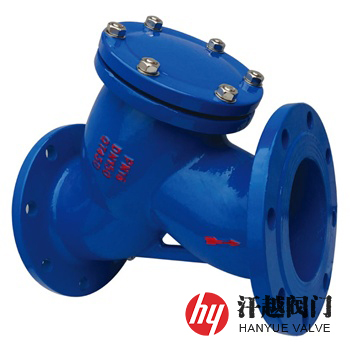

鑄鐵Y型過濾器產品概述

鑄鐵Y型過濾器是一種器體、器蓋等主要部件由HT200或QT450及KTH300等材料整體鑄造成型，適用于除去公稱壓力不大于PN25，溫度為-10℃~300℃的蒸汽、一般性質氣體及液體等介質中含有的少量固態物質，使其免受因管道內雜質、鐵銹、焊渣等帶來的堵塞和損壞，從而避免維修費用和生產損失的小型設備。

鑄鐵Y型過濾器和碳鋼、不銹鋼、銅合金以及其他材質Y型過濾器相比，在價格方面有明顯的優勢，其安裝在管道上能除去流體中的較大粒徑雜質，使機器設備、儀表能正常工作和運轉，起到了穩定工藝過程，保障生產的作用，使物料更加純凈，因此，在工業污水處理和生產、生活及消防等給水系統中得到了廣泛的應用。

鑄鐵Y型過濾器部件材料

序號	部件名稱	材料名稱
1	器體	HT200	HT250	KTH300	QT450	QT500
2	濾筒	304	304	304	304	304
3	濾網	304	304	304	304	304
4	墊片	GRAPHITE	GRAPHITE	GRAPHITE	GRAPHITE	GRAPHITE
5	中部器蓋	HT200	HT250	KTH300	QT450	QT500
6	螺栓	35	35	35	35	35
7	螺母	45	45	45	45	45

鑄鐵Y型過濾器技術規范

公稱壓力PN(MPa)	0.6	1.0	1.6	2.5	2.0
殼體強度試驗壓力(MPa)	0.9	1.5	2.4	3.75	3.0
氣密性試驗壓力(MPa)	0.66	1.1	1.76	2.75	2.2
設計制造	HG/T 21637-1991 化工管道過濾器
法蘭標準	GB/T 17241.6、JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406等
檢驗試驗	HG/T 21637-1991 化工管道過濾器
過濾精度	10目 ~ 500目
工作溫度	-20℃ ~ 300℃

鑄鐵Y型過濾器主要尺寸

公稱壓力 PN	公稱尺寸 DN	安裝尺寸/mm		公稱壓力 PN	公稱尺寸 DN	安裝尺寸/mm
公稱壓力 PN	公稱尺寸 DN	L	H	公稱壓力 PN	公稱尺寸 DN	L	H
16	15	134	60	16	125	350	205
	20	142	70		150	385	260
	25	152	70		200	485	300
	32	183	75		250	552	380
	40	200	90		300	606	410
	50	216	105		350	668	480
	65	250	150		400	755	540
	80	285	175		450	853	580
	100	305	200		500	890	645
	125	350	205		600	1060	950
表中未列出的其他規格參數，請咨詢汗越閥門技術部！

鑄鐵Y型過濾器結構圖

如果你需訂購我廠Y型過濾器產品，咨詢時煩請注明產品型號，公稱通徑、公稱壓力、閥體材質、濾芯材質、過濾介質及過濾精度，是否配對法蘭、螺栓螺母及墊片等，我公司可按客戶需求承接定制。
