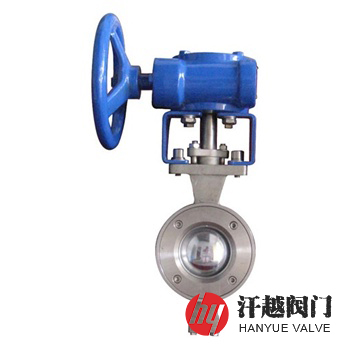

對夾V型球閥產品概述

VQ377H、VQ377Y對夾V型球閥是一種端部為對夾連接，并在球體的一側開V型缺口，用于調節流量的閥門。該閥有調節型和切斷型兩種，其中調節型為調節閥門開度，改變介質流通的截面積，實現閥門的調節，而切斷型則為通過閥門的全開或全關，實現對管道內介質的流通或截斷。

VQ377H、VQ377Y對夾V型球閥采用整體式閥體結構設計，不存在產生潛在泄漏的可能，球體V型切口與閥座之間具有剪切作用，特適合含纖維、微小固體顆粒、料漿等介質。本產品具有啟閉迅速，輕便，流體阻力小，結構簡單，相對體積小，重量輕，便于維修，密封性能好等特點。

對夾V型球閥部件材料

序號	部件名稱	材料名稱
1	閥體	WCB	CF8	CF3	CF8M	CF3M
2	閥桿	2Cr13	304	304L	316	316L
3	球體	WCB	CF8	CF3	CF8M	CF3M
4	閥座	304+HF	304+HF	304L+HF	316+HF	316L+HF
5	彈簧	17-7PH	17-7PH	17-7PH	17-7PH	17-7PH
6	壓圈	WCB	CF8	CF3	CF8M	CF3M
7	下端蓋	WCB	CF8	CF3	CF8M	CF3M
8	填料壓蓋	WCB	CF8	CF3	CF8M	CF3M
9	填料	GRAPHITE	PTFE	PTFE	PTFE	PTFE
10	螺柱	35CrMoA	304	304	316	316
11	螺母	45	304	304	316	316

對夾V型球閥性能規范

公稱壓力PN(MPa)	0.6	1.0	1.6	2.5	2.0
殼體試驗壓力(MPa)	0.9	1.5	2.4	3.75	3.0
高壓液體密封試驗壓力(MPa)	0.66	1.1	1.76	2.75	2.2
低壓氣體密封試驗壓力(MPa)	0.4~0.7	0.4~0.7	0.4~0.7	0.4~0.7	0.4~0.7
設計制造	JB/T 13517、GB/T 12237、GB/T 21385、API 608、ASME B16.34
結構長度	JB/T 13517、GB/T 12221、ASME B16.10
法蘭標準	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
檢驗試驗	GB/T 13927、GB/T 26480、JB/T 9092、API 598

對夾V型球閥主要尺寸

公稱壓力 PN	公稱通徑 DN	外形尺寸/mm
公稱壓力 PN	公稱通徑 DN	W	W1	H1	d	d1
10 ~ 16 20 (Class150)	25	50	25	81	68	38
	32	60	25	86	76	45
	40	60	25	90	84	50
	50	75	32	93	100	62
	65	100	45	108	118	73
	80	100	45	123	132	90
	100	115	50	138	158	115
	125	129	55	148	184	134
	150	160	65	170	216	164
	200	200	80	200	268	206
	250	240	92	240	326	260

對夾V型球閥結構圖

如果你需訂購我廠V型球閥產品，咨詢時煩請注明規格型號，如無法提供，請說明公稱尺寸、公稱壓力、閥體和內件材質、使用介質、介質溫度范圍及驅動方式等。
