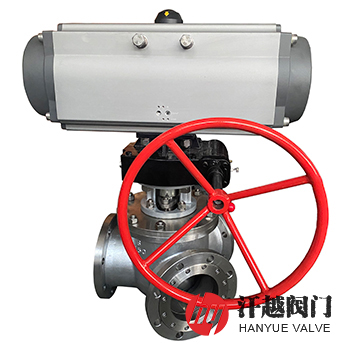

氣動帶手動Y型三通球閥產品概述

氣動帶手動Y型三通球閥是一種在正常情況下，采用氣動執行器遠程控制閥門，當出現氣源故障或氣缸不能工作時，仍可就地通過手動離合器進行介質流向切向的Y型三通球閥。該閥啟用手動機構時，先拔出限位銷，逆時針將手柄旋轉180°到上部，限位銷自動限位，轉動手輪，進行介質流向的切換，反之則為調成氣動控制，其手動驅動時，須關閉氣源，手動和氣動不可同時使用，否則會使驅動裝置損壞。

氣動帶手動Y型三通球閥流道采用120°或135°角設計，流體通道和管道的孔徑一致，且它任意徑向截面都為與管口內徑一致的圓，因此其軸向為圓滑設計，減少了流體阻力，避免紊流、氣蝕現象的產生，被輸送的介質不會在流道中被破壞，防止堵塞。該閥克服了T型和L型三通球閥連接通道的轉角都為90°直角，被輸送的介質容易在直角轉角處被碰碎，損壞產品品質并且易在轉角處堆積形成堵塞的問題。

氣動帶手動Y型三通球閥部件材料

序號	部件名稱	材料名稱
1	閥體	A216 WCB	A351 CF8	A351 CF3	A351 CF8M	A351 CF3M
2	閥蓋	A216 WCB	A351 CF8	A351 CF3	A351 CF8M	A351 CF3M
3	閥座	R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、SS+HF
4	帶柄球體	A351 CF8	A351 CF8	A351 CF3	A351 CF8M	A351 CF3M
5	填料壓蓋	A216 WCB	A351 CF8	A351 CF3	A351 CF8M	A351 CF3M
6	填料	GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE
7	螺栓	A193 B7	A193 B8	A193 B8	A193 B8M	A193 B8M
8	螺母	A194 2H	A194 8	A194 8	A194 8M	A194 8M

氣動帶手動Y型三通球閥技術參數

公稱壓力PN(MPa)	1.6	2.5	4.0	2.0	5.0
殼體強度試驗壓力(MPa)	2.4	3.75	6.0	3.0	7.5
高壓液密封試驗壓力(MPa)	1.76	2.75	4.4	2.2	5.5
低壓氣密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6
設計制造	GB/T 12237、GB/T 21385、API 608、ASME B16.34
結構長度	按本廠標準Q/CB的規定或訂貨合同要求
連接法蘭	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5
檢驗試驗	GB/T 26480、JB/T 9092、API 598

氣動帶手動Y型三通球閥主要尺寸

公稱壓力 PN	公稱通徑 DN	外形及連接尺寸/mm
公稱壓力 PN	公稱通徑 DN	L	L0	D	K	R	C-f	n-d
16 ~ 25 (Class150)20	50	340	110	160	125	100	16-3	4-?18
	65	400	130	180	145	120	18-3	4-?18
	80	410	150	195	160	135	20-3	8-?18
	100	460	170	215	180	155	20-3	8-?18
	125	560	190	245	210	185	22-3	8-?18
	150	660	210	280	240	210	24-3	8-?23
	200	800	235	335	295	265	26-3	12-?23
	250	1030	290	405	355	320	30-3	12-?25
	300	1140	350	460	410	375	30-4	12-?25
表中為部分JB/T 79-2015標準PN16法蘭連接尺寸。如需其他規格尺寸，請咨詢汗越閥門技術部！

氣動帶手動Y型三通球閥結構圖

如果你需訂購我廠三通球閥產品，咨詢時煩請說明結構形式(L型、T型、Y型120°、Y型135°等)、公稱通徑、公稱壓力、閥體和內件材質、使用介質、工作溫度、執行器機構類型、法蘭標準及密封面形式等。
