T型三通球閥產品簡介

T型三通球閥是一種閥體與球體的通道形狀一樣呈T字形垂直布置，可以實施出口流道切換或流體分配功能的T形三通換向閥。該閥閥體具有三個流通方向，不僅能實現對介質流向的切換，也可使三個通路相互連通，同時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的分流或合流，其采用四閥座密封的三通浮動球球閥外型，結構緊湊，連接法蘭少，減低了滲漏概率，安裝在管路中不僅可以減少系統中閥門及管配件的使用數量，節省空間，而且還簡化了管線布局，有效縮減了成本。本產品設計實現了輕量化，具有密封性能好，流通能力大，流體阻力小和較低的驅動扭矩等特點，因此，特適合用來快速改變氣體、液體以及顆粒狀介質的流動方向。

T型三通球閥部件材料

序號	部件名稱	材料名稱
1	左閥體	A216 WCB	A351 CF8	A351 CF3	A351 CF8M	A351 CF3M
2	閥體	A216 WCB	A351 CF8	A351 CF3	A351 CF8M	A351 CF3M
3	閥座	RPTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、SS+HF
4	球體	A182 F304	A182 F304	A182 F304L	A182 F316	A182 F316L
5	閥桿	A182 F6a	A182 F304	A182 F304L	A182 F316	A182 F316L
6	填料	GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE
7	螺柱	A193 B7	A193 B8	A193 B8	A193 B8M	A193 B8M
8	螺母	A194 2H	A194 8	A194 8	A194 8M	A194 8M

T型三通球閥性能規范

公稱壓力PN(MPa)	1.6	2.5	4.0	2.0	5.0
殼體強度試驗壓力(MPa)	2.4	3.75	6.0	3.0	7.5
高壓液密封試驗壓力(MPa)	1.76	2.75	4.4	2.2	5.5
低壓氣密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6
設計制造	GB/T 12237、GB/T 21385、API 608、ASME B16.34
結構長度	按本廠標準Q/CB的規定或訂貨合同要求
法蘭標準	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
檢驗試驗	GB/T 26480、JB/T 9092、API 598

T型三通球閥主要尺寸

公稱壓力 Class	公稱尺寸 NPS	外形及連接尺寸/mm
公稱壓力 Class	公稱尺寸 NPS	L	L1	D	K	R	C-f	n-d
150	1	180	90	110	79.4	50.8	12.7-1.6	4-?16
	1 ?	200	100	115	88.9	63.5	14.3-1.6	4-?16
	1 ?	220	110	125	98.4	73.0	15.9-1.6	4-?16
	2	240	120	150	120.7	92.1	17.5-1.6	4-?19
	2 ?	260	130	180	139.7	104.8	20.7-1.6	4-?19
	3	280	140	190	152.4	127.0	22.3-1.6	4-?19
	4	320	160	230	190.5	157.2	22.3-1.6	8-?19
	5	380	190	255	215.9	185.7	22.3-1.6	8-?22.5
	6	440	220	280	241.3	215.9	23.9-1.6	8-?22.5
	8	550	275	345	298.5	269.9	27.0-1.6	8-?22.5
	10	670	335	405	362.0	323.8	28.6-1.6	12-?25.5
	12	850	425	485	431.8	381.0	30.2-1.6	12-?25.5
表中為部分ASME B16.5標準Class150法蘭連接浮動式三通球閥尺寸。如需其他規格尺寸，請咨詢汗越閥門技術部！

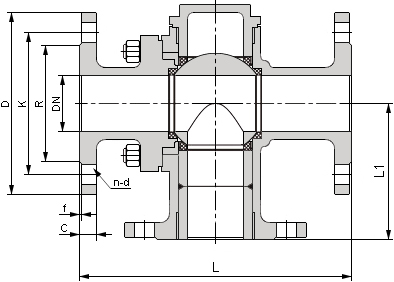

T型三通球閥結構圖

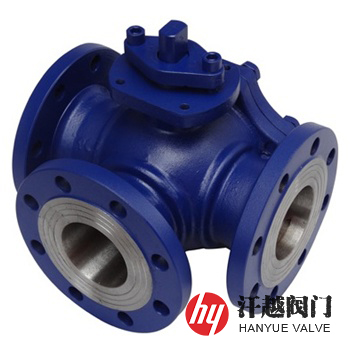

T型三通球閥

如果你需訂購我廠三通球閥產品，咨詢時煩請注明規格型號，如無法提供，請說明公稱通徑、公稱壓力、閥體和內件材質、使用介質、工作溫度、端部連接形式及執行機構類型等。
