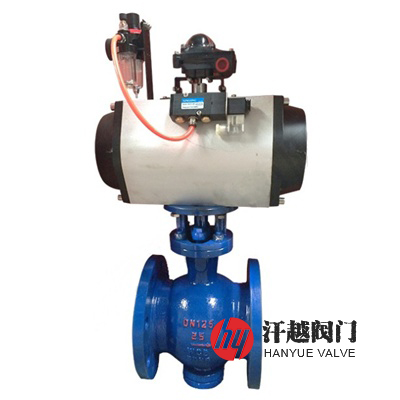

氣動偏心半球閥產品概述

PQ640H、PQ640Y氣動偏心半球閥是由GT、AT或AW系列氣動執行器與偏心半球閥組合而成，其氣動執行裝置接入0.4~0.7MPa氣源，亦配以行程限位開關、電磁閥、空氣過濾減壓閥等，即可實現開關操作，并送出二對無源觸點信號指示閥門的開關。該閥執行器分為雙作用或單作用兩種類型，雙作用氣動執行機構：氣關式(B) 一失氣時閥位保持(FL)；氣開式(K) 一失氣時閥位保持(FL)，而單作用氣動執行機構：氣關式(B) 一失氣時閥位開(FO)；氣開式(K) 一失氣時閥位關(FC)。單作用式的優點是一旦氣源發生故障，閥門將按控制系統的要求自動處于開啟或關閉的位置。

PQ640H、PQ640Y氣動偏心半球閥利用偏心契緊原理通過氣動傳動機構達到閘緊、調節、關閉的目的，該閥密封副采用金屬面環帶硬面接觸密封，其雙偏心結構在開啟時閥芯位于藏球室內，流通截面大，且閥門不被沖刷，關閉時球體不被沖刷，開啟時球體球面沿閥座漸進，有效地切除結垢障礙，實現可靠密封，它對兩相混流易結垢固體析出的混流輸送特別有效，本產品特適用于工況惡劣，不適合人工手動操作的鋼鐵業、鋁業、纖維、微小固體顆粒、紙漿、煤灰、石油氣等介質。

氣動偏心半球閥部件材料

序號	部件名稱	材料名稱
1	閥體	QT450	WCB	CF8	CF3	CF8M	CF3M
2	半球體	QT450	WCB	CF8	CF3	CF8M	CF3M
3	閥桿	2Cr13	2Cr13	304	304L	316	316L
4	閥座	R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、SS+HF
5	壓圈	QT450	WCB	CF8	CF3	CF8M	CF3M
6	下端蓋	QT450	WCB	CF8	CF3	CF8M	CF3M
7	填料壓蓋	WCB	WCB	CF8	CF8	CF8	CF8
8	填料	GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE
9	螺柱	35	35	304	304	316	316
10	螺母	45	45	304	304	316	316
11	氣動裝置	組合件	組合件	組合件	組合件	組合件	組合件

氣動偏心半球閥技術規范

公稱壓力PN(MPa)	1.0	1.6	2.5	4.0	6.3	10.0
殼體試驗壓力(MPa)	1.5	2.4	3.75	6.0	9.45	15.0
高壓液體密封試驗壓力(MPa)	1.1	1.76	2.75	4.4	6.93	11.0
低壓氣體密封試驗壓力(MPa)	0.4~0.7	0.4~0.7	0.4~0.7	0.4~0.7	0.4~0.7	0.4~0.7
設計制造	CJ/T 283、GB/T 26146、GB/T 12237、GB/T 21385、API 608、ASME B16.34
結構長度	CJ/T 283、GB/T 26146、GB/T 12221、ASME B16.10
法蘭標準	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
檢驗試驗	GB/T 13927、GB/T 26480、JB/T 9092、API 598
可配附件	信號反饋裝置、電磁閥、空氣過濾減壓閥、手動機構等
氣源壓力	0.4MPa ～ 0.7MPa

氣動偏心半球閥主要尺寸

公稱壓力 PN	公稱尺寸 DN	結構長度/mm		公稱壓力 PN	公稱尺寸 DN	結構長度/mm
公稱壓力 PN	公稱尺寸 DN	L1	L2	公稱壓力 PN	公稱尺寸 DN	L1	L2
2.5 ~ 25	40	124	124	2.5 ~ 25	350	366	430
	50	124	178		400	381	530
	65	145	190		450	430	580
	80	165	203		500	502	630
	100	194	229		600	570	800
	125	213	254		700	660	900
	150	229	267		800	762	1000
	200	243	292		900	864	1100
	250	297	330		1000	978	1200
	300	338	356		1200	1075	1300
表中L1和L2分別為短、長系列的結構長度，其中未列出的其他規格參數，請咨詢汗越閥門技術部！

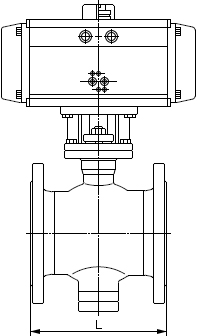

氣動偏心半球閥結構圖

如果你需訂購我廠偏心半球閥產品，煩請?jiān)诤贤凶⒚饕?guī)格型號，如無法提供，請說明公稱通徑、公稱壓力、閥體和內件材質、使用介質、氣動執行器是否有其他技術要求以及要不要含三聯件等。本產品由于技術不斷更新迭代，參數可能有一些變化，我司不另行通知，如需新數據煩請來電咨詢銷售技術人員。
