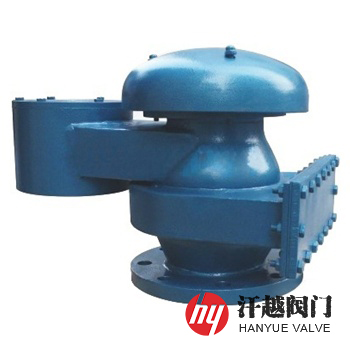

QZF-89全天候防火呼吸閥產品概述

QZF-89全天候防火呼吸閥是一種主要安裝在常壓(包括微內壓)石油儲罐頂部的安全裝置，起減少油品蒸發損耗，控制儲罐壓力及阻止外界火焰?zhèn)魅氲淖饔?，可與液壓安全閥配套使用。該閥具有通風量大，泄漏量小，耐腐蝕等特點，并有靜電接地線，使該閥與罐體保持等電位。該閥具有防凍性能，適用于寒冷地區。

QZF-89全天候防爆防火呼吸閥在因天氣潮濕風沙情況下，溫度達到零度范圍內，儲罐不可發油使用，如急需生產時必須先打開量油孔其它之類的供氣產品，以保持儲罐安全作用，本產品應三個月定期進行檢查和保養。

QZF-89全天候防火呼吸閥性能規范

序號	部件名稱	材料名稱
1	閥體	WCB	CF8	CF3	CF8M	CF3M
2	側 蓋	WCB	CF8	CF3	CF8M	CF3M
3	防雨蓋	Q235B	304	304	316L	316L
4	導 桿	304	304	304L	316	316L
5	閥座	304	304	304L	316	316L
6	閥盤	304	304	304L	316	316L
7	阻火層	304	304	304L	316	316L
8	密封件	PTFE	PTFE	PTFE	PTFE	PTFE

QZF-89全天候防火呼吸閥部件材料

呼吸閥開啟壓力等級代號	A	B	C	D	E
呼吸閥開啟壓力ps(Pa)	+355，-295	+665，-295	+980，-295	+1375，-295	+1765，-295
設計制造	SY/T 0511.1-2010 石油儲罐附件第1部分：呼吸閥
法蘭標準	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
檢驗試驗	SY/T 0511.1-2010 石油儲罐附件第1部分：呼吸閥
操作溫度	-30℃ ~ 60℃

QZF-89全天候防火呼吸閥外型尺寸

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	尺寸
公稱壓力 PN(MPa)	公稱通徑 DN(mm)	L	H	D	D1	D2	C-f	n-d
0.6	50	362	360	140	110	90	14-2	4-?14
	80	513	445	190	150	128	16-2	4-?18
	100	513	445	210	170	148	16-2	4-?18
	150	640	610	265	225	202	18-2	8-?18
	200	770	700	320	280	258	20-2	8-?18
	250	918	828	375	335	312	22-2	12-?18
注：以上為HG/T 20592-2009標準PN6整體鋼制管法蘭尺寸。

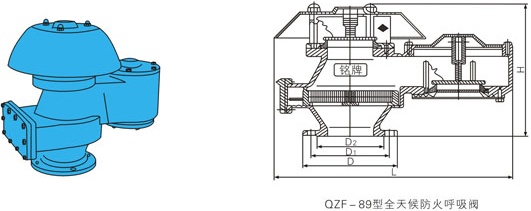

QZF-89全天候防火呼吸閥結構圖

全天候防火呼吸閥結構圖

如果你需訂購我廠呼吸閥產品，咨詢時煩請說明產品名稱與型號、公稱直徑、公稱壓力、開啟壓力、通氣量、閥體和內件材質、使用介質、操作溫度、法蘭標準等，以便我們?yōu)槟_選型報價，如有技術要求時請?jiān)谟嗁?gòu)合同中注明，若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購，當使用的場合非常重要或環境比較復雜時，請您盡量提供設計圖。
