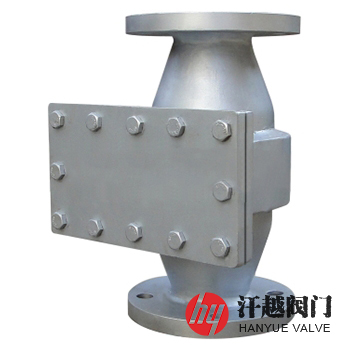

ZGB-II抽屜式阻火器產品概述

抽屜式阻火器是一種安裝在各類油品或化工物料的儲罐上，用于阻止傳播火焰爆燃或爆轟通過的安全設備，主要由阻火芯、殼體、側蓋及附件構成。其殼體內設有抽屜，阻火芯放置在抽屜內，并通過螺栓螺母將側蓋與殼體開口處的邊沿連接起來。當需要檢查、清洗阻火芯時，只需打開側蓋，就可以很容易地取出或裝入阻火芯，實現在線清洗、更換等工作，給使用帶來很大方便。本產品適用于儲存閃點低于60℃的石油化工產品，如汽油、煤油、輕柴油、原油及苯、甲苯等。

抽屜式阻火器阻火芯所選用的波紋板為散熱性能好、熔點高、耐腐性高、導熱系數大的金屬材料，這種波紋板的波紋為直通式鋸齒形，氣體通過時不用改變方向，流通阻力小。其殼體可根據需要設置測壓接口，平時用螺塞將其堵死，使用時擰下螺塞，裝上測壓接頭、乳膠管和U形玻璃管，玻璃管內裝入適量清水，在有氣體通過阻火器時可測出阻火芯兩側的壓力差，既方便于測取各種數據，又可隨時檢查阻火芯的堵塞程度。本產品側蓋也可根據工況要求采用快開形式。

ZGB-II抽屜式阻火器部件材料

序號	部件名稱	材料名稱
1	殼體	WCB	CF8	CF8M	CF3M
2	側 蓋	WCB	CF8	CF8M	CF3M
3	阻火芯	304	304	316	316L
4	密封件	GRAPHITE	GRAPHITE	GRAPHITE	GRAPHITE
5	雙頭螺栓	35CrMoA	06Cr19Ni10	06Cr17Ni12Mo2	06Cr17Ni12Mo2
6	螺母	30CrMo	06Cr19Ni10	06Cr17Ni12Mo2	06Cr17Ni12Mo2

ZGB-II抽屜式阻火器性能規范

公稱壓力PN(MPa)	0.6	1.0	1.6	2.5
殼體試驗壓力(MPa)	0.9	1.5	2.4	3.75
高壓液密封試驗壓力(MPa)	0.66	1.1	1.76	2.75
低壓氣密封試驗壓力(MPa)	0.6	0.6	0.6	0.6
設計制造	GB 5908-2005 石油儲罐阻火器、SY/T 0512-1996 石油儲罐阻火器
法蘭標準	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
檢驗驗收	GB 5908-2005 石油儲罐阻火器、SY/T 0512-1996 石油儲罐阻火器
適用介質	原油、汽油和煤油等輕質油品氣體

ZGB-II抽屜式阻火器通氣量與壓力損失

公稱通徑	通氣量(m3/h)	阻火器的通氣量應 不小于左列的規定	罐內壓力(Pa)	壓力損失(Pa)	阻火器流體壓力損失應不大于左列的規定
50	150		295	≤10
80	300		540	≤11
100	500		800	≤16
150	1000		980	≤20
200	1800		1300	≤26
250	2800		1765	≤36
300	—		2000	≤40

ZGB-II抽屜式阻火器外型尺寸

公稱通徑 PN(MPa)	公稱壓力 DN(mm)	尺寸
公稱通徑 PN(MPa)	公稱壓力 DN(mm)	C	L	H	H1
0.6-4.0 (Class150) 2.0 (Class300) 5.0	50	114	—	210	—
	100	150	—	284	—
	150	185	—	375	—
	200	230	—	445	—
	250	276	—	500	—
	300	276	—	500	—
	400	335	—	520	—
	500	400	—	550	—

ZGB-II抽屜式阻火器結構圖

抽屜式阻火器結構圖

如果你需訂購我廠阻火器產品，咨詢時煩請說明公稱通徑，公稱壓力，阻火器外殼材質、阻火芯材料、使用介質、溫度、法蘭標準等，本產品如果使用在寒冷地區或介質凝固點高、易結晶，可根據需要在殼體部分或整體焊裝保溫加熱套，也可采用其它伴熱方式。我廠可根據用戶需求單獨提供波紋阻火芯件。
