襯氟Y型過濾器產品介紹

襯氟Y型過濾器是我廠基于用戶實際需求，融合襯氟閥門與鋼制Y型過濾器的優點而設計制造的產品，其殼體內腔及法蘭密封面等與介質接觸的部位均襯有氟塑料，且濾網也由FEP、PTFE或PFA等材料制成，這種設計使它兼具金屬的機械強度與氟塑料的耐腐蝕性，特別適用于石化、化工、輕工等生產中的酸、堿、鹽等腐蝕性氣體或液體物料，用以濾除其固體雜質。本產品也可采用快開式結構設計，使濾網清洗或更換更加便捷，大大減輕勞動強度。

襯氟Y型過濾器殼體通常以鑄鐵或鑄鋼為基體，通過模壓或注塑工藝將氟塑料與金屬基體緊密結合，形成物理隔離層。當含雜質的腐蝕性物料從入口端進入時，固體顆粒被截留在濾網內側，而潔凈的物料則能穿過具有相應目數的濾筒和編織網，從出口端流出，進入下一道工序。本產品適合安裝在輸送酸、堿、鹽類介質的管路系統中，用于分離介質流中夾帶的雜物，保護下游管道設備和儀表免受損壞、污染和堵塞，從而達到穩定工藝、保障生產的作用。

襯氟Y型過濾器部件材料

序號	部件名稱	材料名稱
1	殼體	HT250	WCB	CF8	CF3	CF8M	CF3M
2	殼蓋	HT250	WCB	CF8	CF3	CF8M	CF3M
3	襯里層	F46/FEP聚全氟乙丙烯、F4/PTFE聚四氟乙烯、PFA可溶性聚四氟乙烯
4	濾網	F46/FEP聚全氟乙丙烯、F4/PTFE聚四氟乙烯、PFA可溶性聚四氟乙烯
5	螺栓	35	35	304	304	316	316
6	螺母	45	45	304	304	316	316

襯氟Y型過濾器性能規范

公稱壓力PN(MPa)	0.25	0.6	1.0	1.6	2.5	2.0
殼體強度試驗壓力(MPa)	0.375	0.9	1.5	2.4	3.75	3.0
密封性能試驗壓力(MPa)	0.275	0.66	1.1	1.76	2.75	2.2
設計制造	HG/T 3704-2003 氟塑料襯里閥門通用技術條件
法蘭標準	GB/T 17241.6、JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5
檢驗試驗	HG/T 3704-2003 氟塑料襯里閥門通用技術條件
過濾精度	10目 ~ 100目
工作溫度	-29℃ ~ 180℃

襯氟Y型過濾器主要尺寸

公稱壓力 PN	公稱尺寸 DN	結構尺寸/mm		公稱壓力 PN	公稱尺寸 DN	結構尺寸/mm
公稱壓力 PN	公稱尺寸 DN	L	H	公稱壓力 PN	公稱尺寸 DN	L	H
2.5 ~ 25 (Class150) 20	25	165	115	2.5 ~ 25 (Class150) 20	100	355	230
	32	185	115		125	405	285
	40	200	145		150	480	315
	50	230	165		200	605	400
	65	295	175		250	680	430
	80	315	205		300	780	470
表中未列出的其他規格參數，請咨詢汗越閥門技術部！

襯氟Y型過濾器結構圖

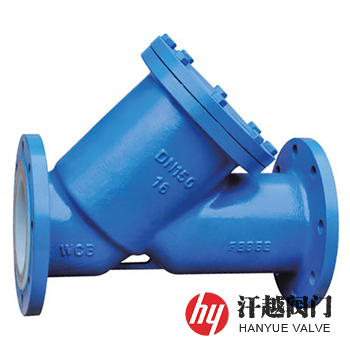

襯氟Y型過濾器

如果你需訂購我廠襯氟Y型過濾器產品，咨詢時煩請說明公稱通徑、公稱壓力、襯里材質、濾網材料、使用介質、工作溫度、過濾精度及連接端法蘭標準等。本產品可根據用戶需求設計成盲板快開式。
