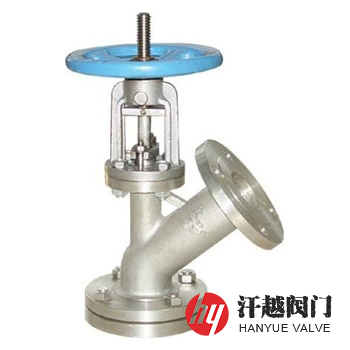

上展式放料閥產品介紹

上展式放料閥主要配裝于帶有漿式、渦輪式或推進式攪拌器的反應釜或儲罐，當閥開啟時閥桿和閥瓣的運動方向與介質流向相反，其閥瓣能伸入罐內，可起頂針作用，使物料在流動狀態下出料，而且罐底不積料。該閥開關是依靠閥芯隨閥桿的上、下移動來完成的，閥芯與閥座接觸時閥門被關閉，分離時放料閥打開。本產品在開啟過程中能夠向上頂起閥芯，使沉積于容器口而不能隨攪拌漿旋轉的固體顆粒順利地排放。

上展式放料閥通常由閥體、閥桿、閥瓣、閥座、支架和手輪等部件組成，其閥桿穿過閥體，下端與閥瓣相連，上端設有手輪，當需要排放物料時，順時針轉動手輪，帶動閥桿上行，閥瓣向上運動，打開進料口，介質流出，而需關閉時，逆時針旋轉手輪，帶動閥桿下行，閥瓣向下移動到閥門入口處堵住物料出口。本產品放底被設計為平底型，閥體為V型結構，內腔無積料凹槽，流道表面光滑、流暢，方便物料的流出。

上展式放料閥部件材料

序號	部件名稱	材料名稱
1	閥體	WCB	CF8	CF3	CF8M	CF3M
2	閥蓋	WCB	CF8	CF3	CF8M	CF3M
3	閥座	WCB	CF8	CF3	CF8M	CF3M
4	閥瓣	WCB	CF8	CF3	CF8M	CF3M
5	填料	GRAPHITE、RPTFE、PTFE、TEFLON、PPL
6	閥桿	2Cr13	06Cr19Ni10	022Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
7	墊片	GRAPHITE	PTFE	PTFE	PTFE	PTFE
8	螺柱	35CrMoA	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	06Cr17Ni12Mo2
9	螺母	30CrMo	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	06Cr17Ni12Mo2

上展式放料閥性能規范

公稱壓力PN(MPa)	0.6	1.0	1.6	2.5	2.0
殼體強度試驗壓力(MPa)	0.9	1.5	2.4	3.75	3.0
高壓水密封試驗壓力(MPa)	0.66	1.1	1.76	2.75	2.2
低壓氣密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6
設計制造	JB/T 11489-2013 放料用截止閥
法蘭標準	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
檢驗試驗	JB/T 11489-2013 放料用截止閥
適用溫度	-60℃ ~ 232℃

上展式放料閥外型尺寸

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	出口法蘭		入口法蘭		密封座
公稱壓力 PN(MPa)	公稱通徑 DN(mm)	D1	D2	D3	D4	D5	D6
1.6	25	115	85	115	85	—	—
	32	135	100	135	100	70	40
	40	145	110	145	110	70	50
	50	165	125	160	125	80	60
	65	180	145	180	145	95	75
	80	195	160	195	160	110	90
	100	215	180	215	180	130	110
	125	245	210	245	210	160	130
	150	280	240	280	240	190	150
	200	335	295	335	295	240	200

上展式放料閥結構圖

本產品按驅動方式的不同分為JF41SY手動上展式放料閥、JF641SY氣動上展式放料閥、JF941SY電動上展式放料閥三種。如果你需訂購我廠放料閥產品，咨詢時煩請說明公稱通徑、公稱壓力、閥體和內件材質、工作溫度、法蘭標準及端面形式等。
