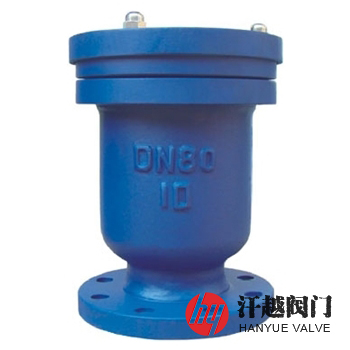

P41X排氣閥產品概述

P41X排氣閥是一種由閥體、閥蓋、內杯、浮球、通氣窗、密封圈和橡膠墊等組成的單一進排氣口自動進排氣閥，當輸水管道空管充水時，管中的氣體自閥門進口，通過內杯通水口和夾層上方的通氣窗由出氣口向空中排放。當氣盡水入時，水由內杯上部的通氣窗進入將浮球托起，浮球?qū)⒊鰵饪诙滤?，排氣結束。當上游閥門關閉，閥后管道在水流作用下，將產生負壓時，通水口由負壓打開，閥中的水排入管道，使浮球下落，達到自動進氣的目的，最終負壓消失。

P41X排氣閥主要安裝在供水管網頂端或閉氣的地方，用來排出管內的氣體，疏通管道，使管線運轉正常，如突然停電、停泵，管內會出現負壓力引起管道振動或破裂，該閥則隨時排氣，確保給水管道安全。管線正常運行時，本產品主要用以排除從水中析出的氣體，以免空氣積在管中，減小過水?dāng)嗝婧驮黾庸芫€的水頭損失。

P41X排氣閥部件材料

序號	部件名稱	材料名稱
1	閥體	QT450	WCB	CF8	CF3	CF8M	CF3M
2	閥蓋	QT450	WCB	CF8	CF3	CF8M	CF3M
3	內 杯	304	304	304	304L	316	316L
4	浮球	304	304	304	304L	316	316L
5	密封圈	NBR	NBR	NBR	NBR	NBR	NBR
6	橡膠墊	NBR	NBR	NBR	NBR	NBR	NBR
7	螺栓	35	35	304	304	316	316
8	螺母	45	45	304	304	316	316

P41X排氣閥性能規范

公稱壓力PN(MPa)	0.25	0.6	1.0	1.6	2.5	2.0
殼體強度試驗壓力(MPa)	0.375	0.9	1.5	2.4	3.75	3.0
高壓水密封試驗壓力(MPa)	0.275	0.66	1.1	1.76	2.75	2.2
低壓水密封試驗壓力(MPa)	0.02	0.02	0.02	0.02	0.02	0.02
法蘭標準	GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
檢驗試驗	GB/T 13927-2008、API 598-2016
適用介質	清水、原水或物理化學性質類似于水的其他液體
工作溫度	0℃ ~ 80℃

P41X排氣閥外形尺寸

公稱壓力 PN(MPa)	公稱尺寸 DN(mm)	尺寸
公稱壓力 PN(MPa)	公稱尺寸 DN(mm)	H	D0	D	D1	D2	Z-?d
1.0	25	245	175	115	85	65	4-14
	50	245	175	160	125	100	4-18
	80	285	220	195	160	135	4-18
	100	315	240	215	180	155	8-18
	125	415	310	245	210	185	8-18
	150	425	310	280	240	210	8-23
	200	465	380	335	295	265	8-23
	250	485	425	390	350	320	12-23
	300	520	478	440	400	368	12-23
表中只列出了部分JB/T 82.1標準PN10法蘭連接外形尺寸。如需其他規格尺寸，請咨詢汗越閥門技術部！

P41X排氣閥結構圖

如果你需訂購我廠排氣閥產品，咨詢時煩請說明產品類型，法蘭執行標準、公稱通徑、公稱壓力、閥體材質等，我公司可按客戶需求承接定制，本產品法蘭連接的有P41X和P42X兩種型號，兩種的外形及排氣原理基本相同，只有內部結構略有差異。
