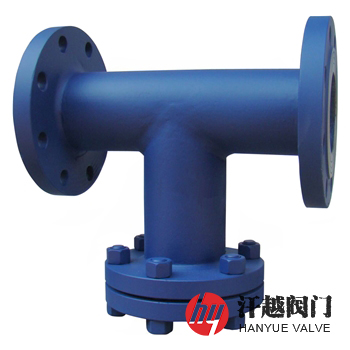

SRTIV4直流式T型過濾器產品簡介

SRTIV4直流式T型過濾器主要由殼體、濾網、濾座、法蘭及盲板等部件組成，宜安裝在直管段部位濾除物料中所含的不同粒徑固體雜質，使機器設備(包括壓縮機、泵等)、儀表能正常工作和運轉，達到穩定工藝過程，保障生產的作用。本產品濾網采用圓孔或方孔篩板卷制，當對允許通過的固體粒度有更高要求時，一般使用點焊的方式在其內部覆以一層具有相應過濾精度的不銹鋼絲編織網。

SRTIV4直流式T型過濾器可水平或垂直安裝在管線上，但應注意介質流向應與外殼箭頭方向一致，垂直安裝時，要求水流方向是自上而下，當流體進入置有一定規格濾網的濾筒后，其雜質被阻擋，而干凈的濾液則由T型過濾器出口排出，當需要清洗時，只要將可拆卸的濾筒取出，處理后重新裝入即可，因此，使用和維護很方便。本產品設計與制造、檢驗及驗收符合SH/T 3411-1999標準。

SRTIV4直流式T型過濾器部件材料

序號	部件名稱	材料名稱
1	殼體	20	1Cr5Mo	15CrMo	304	316	316L
2	法蘭	A105	1Cr5Mo	15CrMo	304	316	316L
3	盲板	Q235B	1Cr5Mo	15CrMo	304	316	316L
4	濾筒濾網	304	304	304	304	316	316L
5	墊片	聚四氟乙烯、柔性石墨纏繞、金屬纏繞墊(帶內外環)
6	濾座	Q235B	1Cr5Mo	15CrMo	304	316	316L
7	螺栓	35CrMoA	35CrMoA	35CrMoA	304	316	316
8	螺母	30CrMo	30CrMo	30CrMo	304	316	316
9	排放絲堵	304	304	304	304	316	316L

SRTIV4直流式T型過濾器性能規范

公稱壓力PN(MPa)	1.0	1.6	2.5	4.0	2.0	5.0
殼體試驗壓力(MPa)	1.5	2.4	3.75	6.0	3.0	7.5
密封性試驗壓力(MPa)	1.1	1.76	2.75	4.4	2.2	5.5
設計制造	SH/T 3411-1999 石油化工泵用過濾器選用、檢驗及驗收
法蘭標準	JB/T 81~82、GB/T 9115~9119、HG/T 20592~20615、SH/T 3406、ASME B16.5等
檢驗驗收	SH/T 3411-1999 石油化工泵用過濾器選用、檢驗及驗收
過濾精度	0.02mm ~ 16.0mm

SRTIV4直流式T型過濾器主要尺寸

公稱壓力 PN	公稱直徑 DN	結構尺寸/mm			排放口 B(in)	有效過濾面積(m2)	倍數
公稱壓力 PN	公稱直徑 DN	L	L1	L2	排放口 B(in)	有效過濾面積(m2)	倍數
20 (Class150)	50	281	149	250	R?	0.00277	1.4
	65	325	170	292	R?	0.00421	1.3
	80	352	181.5	312	R?	0.00552	1.1
	100	412	267	362	R?	0.00880	1.1
	150	539	259.5	464	R?	0.01696	1.0
	200	660	311	560	R?	0.03550	1.1
	250	761	350.5	636	R?	0.05290	1.1
	300	886	400	736	R?	0.06860	1.0
	350	955	441	812	R?	0.07200	0.8
	400	1025	469	864	R?	0.08300	0.7

SRTIV4直流式T型過濾器結構圖

直流式T型過濾器

如果你需訂購我廠T型過濾器產品，咨詢時煩請說明產品類型，T型過濾器有直通式、正折流、反折流三種結構型式，公稱通徑、公稱壓力、濾芯材質、使用介質、過濾精度及連接端法蘭執行標準，是否配對法蘭、螺栓螺母及墊片等，我公司可按客戶需求承接定制。
