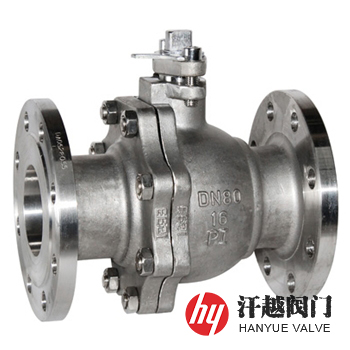

310S球閥產品概述

310S球閥是一種閥體、閥蓋、閥桿、球體及金屬閥座等主要部件采用310S或S31008及0Cr25Ni20等不銹鋼材質鑄制或鍛制而成，適合安裝在超高溫和氧化性介質的管道上，作啟閉裝置用的2520球閥，其主體所選用的材料系25%Cr-20%Ni高合金耐熱不銹鋼，有很好的熱強性、抗氧化性和抗硫化性，因鋼中鉻和鎳的質量分?jǐn)?shù)很高，使得它擁有好得多的蠕變強度，在高溫下能持續作業，有優良的耐高溫性能，因?yàn)殒?Ni)、鉻(Cr)百分比含量高，所以它具有比普通不銹鋼強得多的耐腐蝕、耐氧化、耐酸堿性，因此，該閥既可以用于腐蝕性介質工況又可使用在高溫環境中。本產品具有密封性好、流體阻力小、開關迅速方便、使用時間長、可靠性高、便于實現氣控和電控等優點。

310S球閥部件材料

序號	部件名稱	材料名稱
1	閥體	310S	S31008	06Cr25Ni20	0Cr25Ni20
2	閥體蓋	310S	S31008	06Cr25Ni20	0Cr25Ni20
3	閥桿	310S	S31008	06Cr25Ni20	0Cr25Ni20
4	球體	310S+HF	S31008+HF	06Cr25Ni20+HF	0Cr25Ni20+HF
5	閥座	310S+HF	S31008+HF	06Cr25Ni20+HF	0Cr25Ni20+HF
6	填料	GRAPHITE	GRAPHITE	GRAPHITE	GRAPHITE
7	填料壓蓋	310S	S31008	06Cr25Ni20	0Cr25Ni20
8	蝶形彈簧	Inconel X-750	Inconel X-750	Inconel X-750	Inconel X-750

310S球閥性能規范

公稱壓力Class	150	300	600	900
殼體試驗壓力(MPa)	3.0	7.5	16.5	22.5
液體高壓密封試驗壓力(MPa)	2.2	5.5	12.1	16.5
氣體低壓密封試驗壓力(MPa)	0.4~0.7	0.4~0.7	0.4~0.7	0.4~0.7
設計制造	GB/T 12237、GB/T 21385、ASME B16.34、API 608、API 6D
結構長度	GB/T 12221、ASME B16.10、API 6D
法蘭標準	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
檢驗試驗	GB/T 26480、JB/T 9092、API 598、API 6D

310S球閥主要尺寸

公稱壓力 Class	公稱尺寸 NPS	外形及連接尺寸/mm
公稱壓力 Class	公稱尺寸 NPS	L	D	D1	D2	b-f	Z-?d
150	?	108	90	60.3	34.9	9.6-1.6	4-16
	?	117	100	69.9	42.9	11.2-1.6	4-16
	1	127	110	79.4	50.8	12.7-1.6	4-16
	1 ?	140	115	88.9	63.5	14.3-1.6	4-16
	1 ?	165	125	98.4	73.0	15.9-1.6	4-16
	2	178	150	120.7	92.1	17.5-1.6	4-19
	2 ?	190	180	139.7	104.8	20.7-1.6	4-19
	3	203	190	152.4	127.0	22.3-1.6	4-19
	4	229	230	190.5	157.2	22.3-1.6	8-19
	5	356	255	215.9	185.7	22.3-1.6	8-22.5
	6	394	280	241.3	215.9	23.9-1.6	8-22.5
	8	457	345	298.5	269.9	27.0-1.6	8-22.5
表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！

310S球閥結構圖

如果你需訂購我廠不銹鋼球閥系列產品，咨詢時請說明球閥類型，公稱通徑、公稱壓力、閥體和內件材質、法蘭標準、使用介質及介質溫度等，本系列產品有浮動球閥、固定球閥、Y型三通球閥、T型三通球閥、L型三通球閥、V型球閥及偏心半球閥等。
